ArCADia-SŁUP ŻELBETOWY

PROJEKTOWANIE KONSTRUKCJI STAJE SIĘ PROSTE
Przejdź do wsparcia technicznego dla programu ArCADia-SŁUP ŻELBETOWY Pobierz aktualna wersję programu ArCADia-SŁUP ŻELBETOWY

Czym jest ArCADia-SŁUP ŻELBETOWY?

Program ArCADia-SŁUP ŻELBETOWY przeznaczony jest dla projektantów konstrukcji. Celem działania aplikacji jest możliwie maksymalne wsparcie użytkownika w opracowaniu wykonawczych rysunków konstrukcyjnych słupów żelbetowych w programach CAD.

Program ArCADia-SŁUP ŻELBETOWY jest programem obiektowym w którym na podstawie płasko wprowadzonych danych użytkownika, w postaci widoków i przekrojów elementu tworzony jest przestrzenny model zbrojenia słupa, umożliwiający jego dalszą edycję i np. automatyczne tworzenie nowych przekrojów elementu. Kształtowanie zbrojenia elementu w programie możliwe jest na podstawie wytycznych zawartych w normie PN-EN 1992-1-1 Eurokod 2: wrzesień 2008.

Program umożliwia wprowadzenie danych o zbrojeniu elementu bezpośrednio przez projektanta a także przechwytuje dane o zbrojeniu bezpośrednio z programów obliczeniowych: modułu EuroŻelbet w programie R3D3 Rama 3D i R2D2 Rama 2D oraz modułu Słup żelbetowy PN-EN systemu Konstruktor. Możliwe jest również skopiowanie wybranego, gotowego słupa z z tego samego lub wcześniej wykonanego dokumentu.

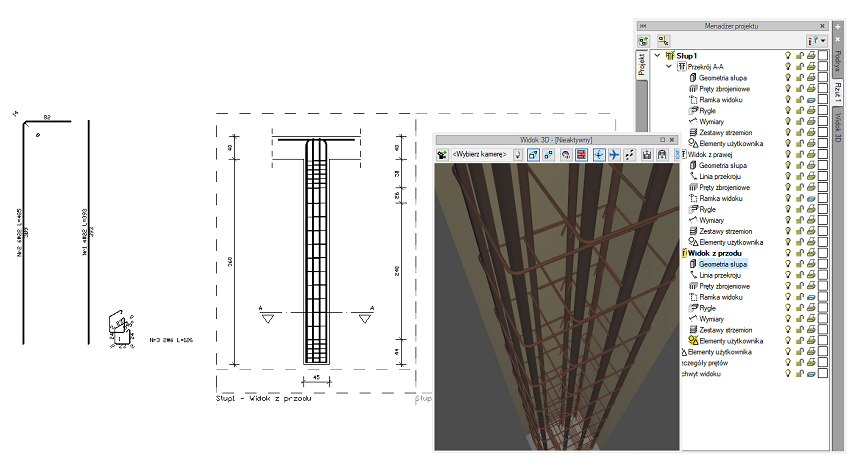

ArCADia-SŁUP ŻELBETOWY ArCADia-SŁUP ŻELBETOWY

Program ArCADia-SŁUP ŻELBETOWY posiada następujące cechy i możliwości:

  • Możliwość projektowania wielu słupów w ramach jednego dokumentu.
  • Możliwość budowania nowego dokumentu przez kopiowanie gotowych słupów z wcześniej wykonanych rysunków lub w ramach tego samego dokumentu.
  • Możliwość konstruowania geometrii i zbrojenia elementu w dwóch lub czterech bocznych widokach podstawowych oraz w dowolnej ilości założonych przekrojów słupa.
  • Pełne sterowanie widocznością na rysunku i wydruku dla widoków oraz przekrojów i ich elementów składowych oraz możliwość przełączania się między nimi w trakcie pracy nad modelem.
  • Dowolne przesuwanie i dodawanie nowych przekrojów słupa.
  • Kształtowanie praktycznie dowolnej geometrii przekroju słupa: prostokątnej, okrągłej, kątowej, teowej, ceowej, zetowej i dwuteowej, wraz z elementami przyległymi w górnej części słupa: ryglami i słupem wyższej kondygnacji lub ryglami dochodzącymi na jego wysokości.
  • Dla słupów o przekroju prostokątnym i okrągłym wsparcie dla automatycznego kształtowania zbrojenia podłużnego z możliwością jego automatycznego podgięcia do rygli lub wypuszczenia do słupa wyższej kondygnacji.
  • Automatyczne kształtowanie zbrojenia poprzecznego słupa prostokątnego w postaci strzemion dwuciętych i czterociętych rozłożonego w strefach zadanych przez użytkownika.
  • Automatyczne kształtowanie typowego zbrojenia poprzecznego słupa dla pozostałych geometrii przekroju.
  • Zmiana kierunku strzemion czterociętych w przekroju słupa.
  • Wymiarowanie zbrojenia w mm lub cm z możliwością ustawiania dokładności.
  • Automatyczne uwzględnianie niezbędnych promieni gięcia prętów zbrojeniowych.
  • Automatyczne uwzględnianie długości kotwienia prętów podłużnych przy ich zaginaniu do rygli i wypuszczeniu do słupa wyższej kondygnacji dla słupów prostokątnych i okrągłych.
  • Automatyczne uwzględnianie otulenia zbrojenia podłużnego i poprzecznego przy jego rozkładzie w zbrojonym elemencie.
  • Możliwość tworzenia prętów zbrojeniowych o dowolnym kształcie.
  • Możliwość modyfikacji kształtu i właściwości prętów zbrojeniowych.
  • Narzędzia edycyjne umożliwiające dowolną lokalizację zbrojenia na widokach i w przekroju elementu.
  • Automatyczne wyrzucanie prętów zbrojeniowych z ich wymiarowaniem i opisem (szczegóły prętów zbrojeniowych).
  • Dowolne wstawianie opisów zbrojenia do widoków i przekrojów elementów.
  • Automatyczna ciągła numeracja wszystkich prętów w ramach jednego dokumentu.
  • Możliwość dowolnego kształtowania wymiarowania geometrii słupa.
  • Automatyczne tworzenie i modyfikacja wykazu stali zbrojeniowej na podstawie stworzonego modelu zbrojenia (wykaz dla elementu lub wykaz dla całego rysunku).
  • Automatyczne tworzenie zbrojonego modelu słupa na podstawie obliczeń uzyskanych w module EuroŻelbet w programie R3D3 Rama 3D i R2D2 Rama 2D oraz module Słup żelbetowy PN-EN systemu Konstruktor.
  • Podgląd stworzonego modelu zbrojenia słupa u widoku 3D.

ArCADia-SŁUP ŻELBETOWY

Zamów w sklepie internetowym program ArCADia-SŁUP ŻELBETOWY

Więcej informacji otrzymają Państwo w Dziale Sprzedaży INTERsoft

Sprawdź cenę programu ArCADia-SŁUP ŻELBETOWY  w sklepie INTERsoft

Zobacz ulotke pdf o programie ArCADia-SŁUP ŻELBETOWY
