Program ArCADia-RAMA jest programem, służącym do przeprowadzania obliczeń statycznych przestrzennych układów prętowych. Umożliwia obliczenia i wymiarowanie konstrukcji stalowych, żelbetowych i drewnianych. Program cechuje się innowacyjnym i jednocześnie przyjaznym interfejsem zadawania danych, który pozwala na graficzne wprowadzanie danych – geometrię układu możemy zdefiniować używając wyłącznie myszki. W przypadku wersji 3D obliczane są przestrzenne układy prętowe, natomiast wersja 2D pozwala na obliczenia płaskich układów prętowych. Program współpracuje z kilkoma modułami wymiarującymi również zgodnie z Euronormami.

Co nowego w wersji 16 proponujemy użytkownikom programu ArCADia-RAMA ?

  • Wymiarowanie stalowych profili wielogałęziowych (blisko- i dalekogałęziowych) według Eurokodu w module EuroStal BUILT-UP.
  • Gradientowe mapy naprężeń normalnych, stycznych i zredukowanych w dowolnych przekrojach prętów.
  • Import i eksport modelu w formacie DXF w podziale na grupy prętów odpowiadające nazwom warstw z programów CAD.
  • Kopiowanie grup prętów i kombinacji użytkownika, usuwanie duplikatów kombinacji.
  • Wprowadzenie funkcji Uporządkuj kierunki układów lokalnych.
  • Nowe narzędzie w zakresie modelowania przestrzennego geometrii układu.
Szczegółowa lista zmian wprowadzonych do programu znajduje się poniżej.

Pobierz ArCADia-RAMA 16 64-bit Pobierz najnowszą wersje ArCADia-RAMA
Zainstaluj i poznaj zmiany w programie.

Pełna lista zmian w programie ArCADia-RAMA 16.

  • EuroStal – Korekta i przebudowa algorytmu wymiarującego stalowe przekroje jednogałęziowe wg Eurokodu dla potrzeb modułu EuroStal BUILT-UP.
  • EuroStal BUILT-UP – Wprowadzenie modułu do wymiarowania przekrojów złożonych: blisko i dalekogałęziowych wg Eurokodu.
  • EuroStal BUILT-UP – Dodanie szczegółowego i zbiorczego raportu z wymiarowania typowych przekrojów wielogałęziowych.
  • Wizualizacja przekrojów blisko i dalekogałęziowych w Widoku 3D w R3D3 wraz z rozkładem stężeń, przewiązek i łączników.
  • Rozbudowanie definicji typu wymiarowania i listy dostępnych przekrojów w programie ArCADia-RAMA o definiowane profile blisko i dalekogałęziowe.
  • Import i Eksport modelu w formacie DXF w podziale na grupy prętów odpowiadające nazwą warstw z programów CAD, pozwalający przy imporcie przypisać tak ustalonym grupom prętów odrębne przekroje z listy.
  • Rozbudowa okna Zależności grup obciążeń i Kombinacji użytkownika o funkcje kopiowania kombinacji i usuwania duplikatów wśród zdefiniowanych kombinacji użytkownika.
  • Rozbudowa okna Grup obciążeń o funkcję kopiowania danej grupy wraz z przynależnymi do niej obciążeniami.
  • Wprowadzenie śladu przełączanych za pomocą Spacji kolejnych składowych w układzie globalnym przy ustalaniu lokalizacji początkowej lub końcowej pręta.
  • W opcji śledzenia końca pręta dla trybu płaskiego poza linią pomocniczą jego przedłużenia dołożono linię pomocniczą do niej prostopadłą wyprowadzoną z końca bliższego węzła tego pręta.
  • Przy wprowadzaniu elementu w trybie płaskim i w układzie biegunowym dołożono możliwość sterowania kątem nachylenia pręta za pomocą klawiatury (klawiszami Alt + Kursor domyślnie z dokładnością do 0.1 stopnia lub z klawiszami Ctrl + Alt + Kursor z dokładnością do 0.01 stopnia lub odwrotnie przy zmianie dokładności w oknie Ustawień).
  • Rozbudowa funkcji weryfikacji o sprawdzenie występowania obciążeń poza prętem oraz funkcji oczyszczania projektu o znajdowanie i usuwanie wsporników przegubowych.
  • Możliwość regulacji w oknie Ustawień programu koloru częściowych zesztywnień (domyślnie czerwony) oraz ustawiania grubości linii zesztywnień w oknie Własności projektu.
  • Rozbudowa funkcji Dołącz projekt o dołączanie dodatkowych elementów projektu takich jak: obciążenia powierzchniowe, wymiary, podrysy i komentarze.
  • Rozbudowa funkcji podręcznego kopiowania, przesuwania i odsuwania o możliwość numerycznego doprecyzowania (lub doprecyzowania kursorami klawiatury) wektora przemieszczenia w przypadku jego zaczepienia na punkcie bliskim konstrukcji.
  • Wydzielenie odrębnych wersji językowych programu do odrębnych setupów bez możliwości zmiany języka z poziomu interfejsu programu.
  • Uzupełniono funkcję obrotu i odbicia lustrzanego podrysu o opcję zachowania podrysu źródłowego.
  • Wprowadzenie w menu Narzędzia funkcji Uporządkuj kierunki układów lokalnych.
  • Automatyczne wywoływanie funkcji Uporządkuj kierunki układów lokalnych przy tworzeniu elementów wymiarowych, wczytywaniu konstrukcji z generatora dachów i innych generatorów, wczytywaniu układu z pliku DXF oraz budowaniu układu na bazie podrysu.
  • Rozbudowa funkcji Napraw o sprawdzanie niedozwolonych (nieliczbowych) wartości parametrów przekrojów.
  • Poszerzono ponad dwukrotnie bazę równoramiennych i nierównoramiennych kątowników europejskich zgodnie z najnowszym katalogiem ArcelorMittal.
  • Wprowadzono dyskryminację do wartości „0”, ujemnych wartości sił ściskanych N o wartości bezwzględnej mniejszej niż założony próg 0.01 kN dla prętów typu cięgno.
  • Funkcję kopiowania rozbudowano o możliwość kopiowania wielokrotnego bez potrzeby przerywania jej działania.
  • Funkcję kopiowania, odsuwania i przesuwania uzupełniono o widok wektora przemieszczenia oraz „awatar” przemieszczanej części układu.

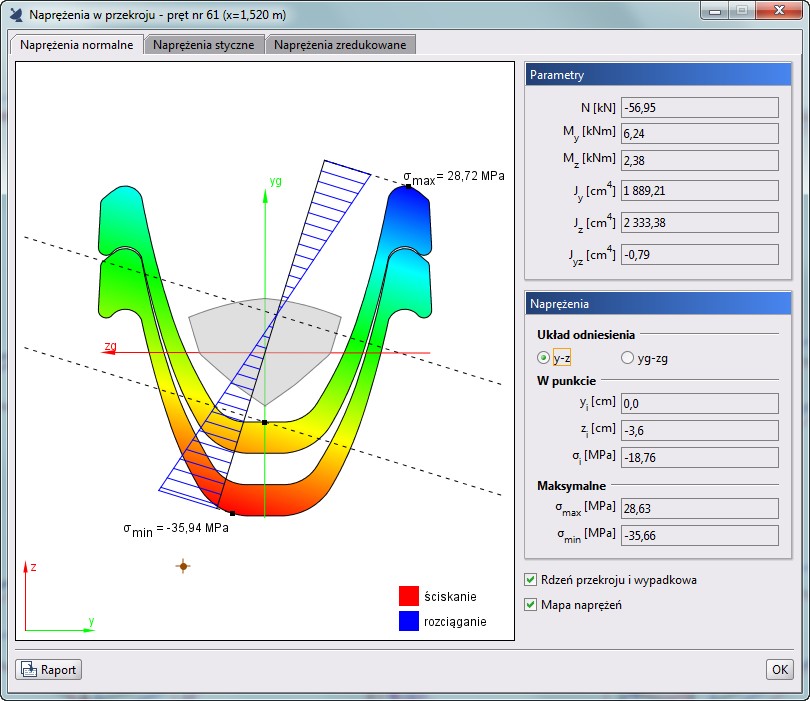

  • Wprowadzono prezentację naprężeń normalnych, stycznych i zredukowanych w przekroju pręta w postaci map gradientowych.
  • Wprowadzono nowy sposób sprawdzania dostępności aktualizacji programu.
  • Poprawa wydajności obracania, przesuwania i powiększania widoku układu wraz z wykresami sił wewnętrznych i naprężeń (zwłaszcza obwiedni) dla całego modelu.
  • Korekta zabezpieczenia braku widoczności prętów wirtualnych w grupie Niepogrupowane w „drzewie projektu” objawiająca się wyświetlaniem znacznika przed tą grupą w „drzewie projektu”.
