Program ArCADia-RAMA służy do analizy i obliczeń statycznych przestrzennych układów prętowych. Główną zaletą programu poza jego merytorycznym zakresem, oczywistym i tym mniej znanym (cięgna, mimośrody, teoria II rzędu, imperfekcje, obciążania ruchome, powierzchniowe i oczywiście Eurokody) jest szybkość tworzenia modelu przestrzennego konstrukcji. Efekt taki dają narzędzia precyzyjnego modelowania takie jak: punkty przyciągania, śledzenie, praca na podrysach, użycie generatorów konstrukcji oraz wczytywanie modelu czy też kształtów przekrojów z plików DXF. Wszystkie z nich działają na modelu 3D i miejscami są lepiej pomyślane niż podobne funkcje w programach graficznych CAD 3D (grafika wektorowa). Program zawiera również wiele przystosowań ułatwiających pracę z dużymi modelami prętowymi (ukrywanie, grupowanie, widokowanie itp.). Przy opisanych powyżej możliwościach pozostaje on nadal intuicyjny, przyjazny i dość prosty w obsłudze, przynajmniej w porównaniu z innymi tego typu programami.

Co nowego proponujemy użytkownikom w nowej wersji programu ArCADia-RAMA 20?

  • Dodanie możliwości definiowania wybranych parametrów załączników krajowych norm Eurokodowych dla modułów stalowych i żelbetowych (EuroStal, EuroStal BUILT-UP - Profile wielogałęziowe, EuroŻelbet) w oknie Własności projektu. (od wersji 19.3)
  • Rozbudowa funkcji filtrowania o dodatkową możliwość filtrowania prętów i węzłów o podanych listach ich numerów.
  • Szybkie zaznaczanie prętów lub węzłów oraz separowanie prętów o podanych numerach w postaci listy.
  • Dodanie podglądu wczytywanego przekroju z pliku DXF.
  • Dodanie podglądu wczytywanego modelu lub podrysu z pliku DXF.
  • W oknie Menagera przekrojów dla zaznaczonego przekroju dodano dwa dodatkowe przyciski: Zapisz do biblioteki, Eksport DXF.
  • Zmiany w Edytorze obciążeń powierzchniowych: bieżący podgląd na modelu, zmiana sposobu rozpoznawania kierunku obc. powierzchniowego wprowadzanego przez 3 punkty i inne zmiany graficzne.
  • Rozbudowa funkcji Komentarza o możliwość nadawania indywidualnej nazwy/pozycji elementu/pręta a także o możliwość linkowania dowolnych zewnętrznych plików do tego pręta lub elementu np. raportu szczegółowego z wymiarowania.
  • W oknie Ustawień dodano znacznik (domyślnie włączony) – Linki do raportów szczegółowych (z wymiarowania).
  • Wprowadzenie nowego modułu EuroStal TAPERED – Profile zbieżne do wymiarowania elementów stalowych, dwuteowych o zmiennej wysokości środnika i przekrojów rurowych o zmiennej średnicy.
  • Kalkulator współczynników długości wyboczeniowych – modyfikacje kalkulatora pod kątem możliwości poprawnego ustalenia współczynników wyboczeniowych dla wymiarowanych elementów słupowych, dwuteowych o zmiennej wysokości środnika i przekrojów rurowych o zmiennej średnicy.
  • Możliwość przejmowania dachów płaskich z ArCADii (jako podrys lub przez widok konstrukcyjny też jako podrys).
  • Eksport geometrii wraz z przekrojami projektu 2D/3D z programu ArCADia RAMA do pliku IFC (w postaci trójkątów) – model referencyjny.
  • Podział obciążenia powierzchniowego na strefy łamaną lokalną (dzielącą linią łamaną na dwie strefy, jedną wybraną strefę).
  • W oknie Grup obciążeń dołożono komunikat o szacunkowej ilości rozpatrywanych kombinacji grup zmiennych (łącznie z podgrupami ewentualnych grup typu „Multi” i grup ruchomych) przy wyznaczaniu obwiedni automatycznych. Liczba ta pozwala zorientować się czy mamy szansę na otrzymanie wyników ze statyki w rozsądnym czasie.
  • W oknie Zależności grup obciążeń zmiennych i Kombinacji użytkownika dodano generator podstawowych kombinacji użytkownika z uwzględnieniem relacji lub bez, dla grup obciążeń zmiennych mniejszej lub równej 15.
  • Funkcja scalania zbiorczego ciągów prętów współliniowych.
  • Rozbudowa funkcji Oczyszczania projektu o funkcję scalania zbiorczego prętów.
  • Korekta wczytywania profili z ustawionymi i zdefiniowanymi materiałami użytkownika.
  • EuroDrewno i InterDrewno - korekta parametrów klas drewna litego zgodnie z normą PN-EN 338:2016.
  • Korekta bazy profili dwuteowych normalnych IPN, ceowników normalnych, pocienionych i ekonomicznych.
  • Korekta automatycznej modyfikacji wymiarów przekroju w Edytorze przekrojów przy edycji ich wymiarów.
  • Korekta poprawnego składania prętów w elementy wymiarowe w raporcie szczegółowym z wymiarowania przy tworzeniu szkicu przemieszczenia i ugięcia względnego.
  • Korekta reguły przy tworzeniu elementów.
  • Korekta odświeżania wartości wyświetlanych na wykresach globalnych dla danej grupy wybranej na zakładce Wyniki.


POBIERZ NAJNOWSZĄ WERSJĘ PROGRAMU ArCADia-RAMA 20



ArCADia-RAMA 20 - R2D2-Rama 2D

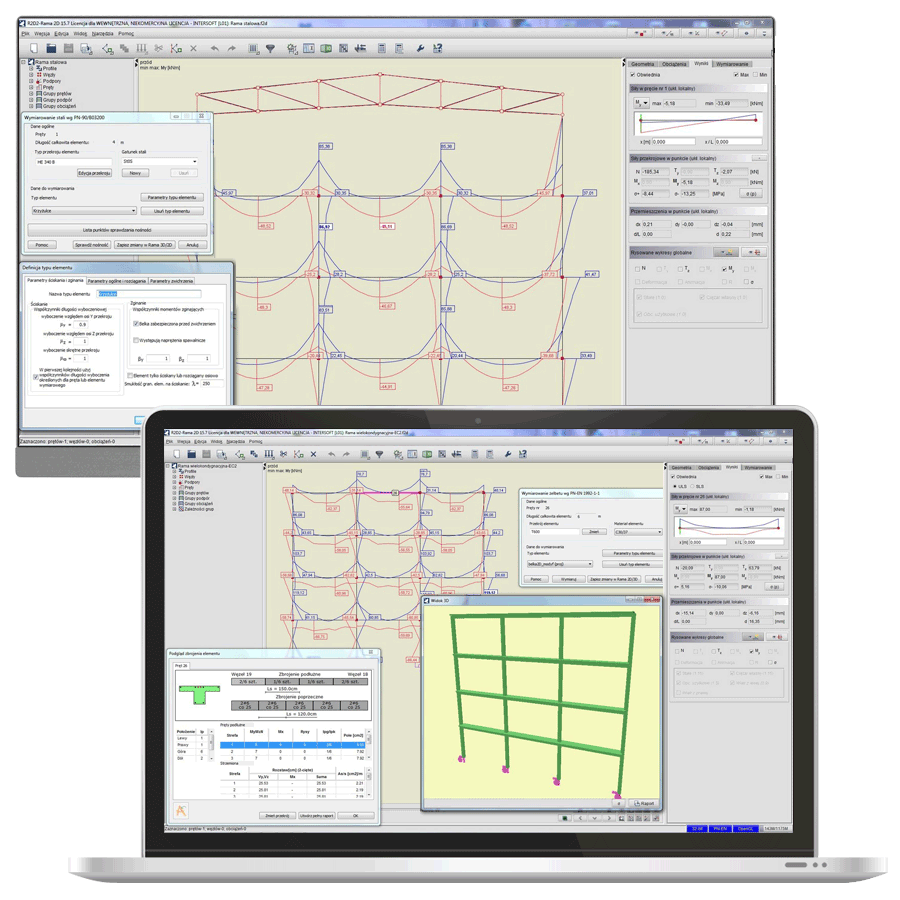

Program dostępny jest również w uproszczonej wersji R2D2-Rama 2D, która pozwala przeprowadzać analizy i obliczenia statyczne oraz wymiarowania elementów, płaskich układów prętowych konstrukcji stalowych, żelbetowych, drewnianych.






Jeśli jesteś użytkownikiem wersji 18 lub starszej proponujemy byś zapoznał się również ze zmianami które wprowadzono w wersji ArCADia-RAMA 19?

  • Nowa forma wykresów sił wewnętrznych, naprężeń i przemieszczeń.
  • Nowa wersja edytora przekrojów (dodatkowa funkcjonalność i nowe parametry geometryczne).
  • Dla prętów i podrysów dodatkowa funkcja - separuj zaznaczone.
  • Czytelniejsza i bardziej spójna forma prezentacji wartości ekstremalnych obwiedni i ekstremów po kombinacjach.
  • Generator typowych przekryć strukturalnych uzupełniono o układy wygięte i ze spadkiem.
  • Dostęp do okien Właściwości poszczególnych elementów projektu (na dwuklik na elemencie).
  • Funkcję wydłużania elementów do granicy uzupełniono o funkcję skracania elementów.
  • Przebudowa niektórych elementów interfejsu poprawiająca funkcjonalność działania programu.
  • ArCADia-RAMA 19 - analiza konstrukcji budowalnych
  • Nowy widok orientacji globalnego układu współrzędnych z zachowaniem dotychczasowej kolorystyki i wyraźnym zaznaczeniem kierunku osi prostopadłej do płaszczyzny ekranu.
  • Nowe ikony wszystkich typowych i predefiniowanych płaskich widoków, widziane w płaszczyznach głównych globalnego układu współrzędnych.
  • Zrezygnowano z narzędzia wyboru trybu pracy (płaski swobodny – przestrzenny między węzłami) na rzecz wyboru odpowiedniego widoku w którym wprowadzamy elementy modelu (w jednej z płaszczyzn głównych lub przy dowolnym skręceniu globalnego układu współrzędnych).
  • Rozdzielono do osobnych funkcji pojedyncze i ciągłe wprowadzanie elementów prętowych (o węzłach przegubowych bądź sztywnych) do modelu.
  • Dodano na głównym pasku narzędziowym możliwość wprowadzenia węzła na pręcie z automatycznym dzieleniem pręta węzłem.
  • Dodano na głównym pasku narzędziowym możliwość wprowadzenia podpór całkowicie sztywnych i całkowicie przegubowych w węzłach układu lub na pręcie z automatycznym utworzeniem węzła w miejscu wstawionej podpory.
  • W przypadku braku zaznaczenia jakiegokolwiek pręta bądź węzła układu umożliwiono zadawanie obciążeń przez wskazanie typu obciążenia a następnie jego lokalizacji na modelu (wskazanie pręta, węzła lub lokalizacji na pręcie – w zależności od wybranego typu obciążenia).
  • Przy wprowadzaniu prętów łamaną w każdej chwili można zablokować kursor prawym klawiszem myszki i przejść na obracanie układu współrzędnych lewym klawiszem myszki (odblokowanie kursora – ponownie prawy klawisz myszki lub ESC).
  • Usunięto lub przeniesiono do menu górnego niektóre rzadziej używane narzędzia dotychczas dostępne na głównym pasku narzędziowym.
  • Modyfikacje i poprawki:
  • Korekta tworzenia się raportu szczegółowego z wymiarowania zbiorczego i indywidualnego w module EuroStal BUILT-UP dla profili dalekogałęziowych złożonych z dwóch ceowników równoległościennych UPE.
  • Korekta wyświetlania prostopadłych linii pomocniczych wystawionych do osi pręta przy prostopadłym ustawieniu tych prętów do płaszczyzny ekranu.
  • Korekta wykresu momentu skręcającego likwidująca jego uzależnienie od kierunku układu lokalnego przyjętego na danym pręcie.
  • Korekta likwidująca wyświetlanie niepotrzebnej siatki pomocniczej na zakładkach Wyniki i Wymiarowanie.
  • Korekta wyświetlania komunikatu w trakcie uruchamiania obliczeń wymiarowania zbiorczego o pustych grupach obciążeń dla grupy ciężaru własnego, która z założenia nie jest pusta.
  • Poprawiona symetryczność sprawdzania zbieżności obliczeń w silniku TIIR.
  • Korekta sprawdzania wiotkości modelu w silniku TIIR.

Jeśli jesteś użytkownikiem wersji 17 lub starszej proponujemy byś zapoznał się ze zmianami które wprowadzono w wersji ArCADia-RAMA 18.

  • Wprowadzono automatyczny tryb dzielenia prętów węzłem elementu dochodzącego z dojściem sztywnym lub przegubowym zależnie od ustawionego tryby wprowadzania prętów: sztywny-sztywny lub przegub-przegub.
  • W oknie Ustawień wprowadzono przełącznik ustawiania automatycznego trybu dzielenia prętów węzłem elementu dochodzącego (domyślnie ustawiony na włączony). Przy wyłączeniu znacznika opcja dzielenie pręta węzłem potwierdzana jest jak dotychczas odpowiednim komunikatem.
  • Wprowadzono oznaczenie dojścia przegubowego pręta dochodzącego do innego pręta w postaci niewypełnionej kulki.
  • W oknie Ustawień wprowadzono możliwość wyboru oznaczenia przegubowego dojścia pręta do innego pręta w postaci kulki lub dotychczasowego urwania (zależnie od wyboru użytkownika). Opcją domyślną jest dojście symbolizowane niewypełnioną kulką.
  • Wprowadzono mechanizm pomijający wyświetlanie: oznaczeń węzłów, numerów węzłów, układów lokalnych, etykiet z numerami prętów a także symboli obc. prętowych i węzłowych, wykresów oraz etykiet wymiarowania zbiorczego dla znacznie pomniejszonych widoków układu gdy węzły w znacznym stopniu zasłaniają układ.
  • Wprowadzono funkcję zaznaczania (CTRL+ALT) i odznaczania (CTRL+SHIFT+ALT) oknem przecinającym lub obejmującym elementów (prętów, węzłów, obciążeń) wewnątrz okna oraz wszystkich węzłów tak zaznaczonych prętów.
  • Dodano edytowalną kolumnę opis do tabeli obciążeń klimatycznych.
  • Wprowadzono możliwość ukrywania obciążeń powierzchniowych (tafli i reprezentacji prętowej po rozkładzie) z „drzewa projektu” i z menu kontekstowego prawego klawisza myszki.
  • Wprowadzono możliwość podziału obciążenia powierzchniowego na strefy obciążeń o różnym kształcie obciążenia (równomierne lub trapezowe) i różnych wartościach obciążeń w danej strefie.
  • Wprowadzono dodatkowy, wybieralny typ gradientu rozkładu naprężeń: normalnych, stycznych i zredukowanych przy analizie naprężeń w przekroju pręta.
  • Grupowe wydłużanie elementów prętowych do zaznaczonej granicy i jej przedłużenia wirtualnego.
  • Grupowe wstawianie wymiarów dla zaznaczonej grupy prętów leżących w jednej płaszczyźnie.
  • Umożliwiono eksport wszystkich typów stóp fundamentowych wraz z wyliczonym zbrojeniem z modułu obliczeniowego EuroStopy do modułu skryptowego ArCADii – Komponent żelbetowy.
  • W oknie Właściwości projektu na zakładce Statystyka umożliwiono wyświetlanie sumy obciążeń w kierunkach głównych osobno dla poszczególnych grup obciążeń.
  • Rozbudowa okna Ustawień raportów do wydruku w zakresie danych dotyczących modelowanego projektu.
  • Nowy Generator płaskich trójwarstwowych przekryć strukturalnych (10 typów struktur).

Nowa funkcjonalność w ArCADia-RAMA 17

  • Automatyczne przekazywanie widoku konstrukcyjnego 3D utworzonego na podstawie przestrzennego modelu architektonicznego systemu ArCADia do modułu R3D3 Rama 3D.
  • Elementy modelu prętowego przekazywane są z systemu ArCADia wraz materiałem i przekrojem pręta a pozostałe podstawowe elementy modelu architektonicznego przekazywane w postaci renderowanego lub półprzezroczystego widoku 3D oraz aktywnego podrysu.
  • Możliwość pracy na renderowanym lub przezroczystym modelu prętowym 3D w programie ArCADia RAMA.
  • Wprowadzenie w programie edytowalnej struktury „drzewa podrysów” widocznej w drzewie projektu.
  • Wprowadzenie możliwości zadawania obciążeń na rzut pręta.
  • Współpraca z modułem do wymiarowania połączeń EuroZłącza 4.0 – nowe połączenia w postaci zakotwień słupów stalowych.
  • Wprowadzono możliwość korzystania z kalkulatorów obciążeń klimatycznych.
  • Możliwość edycji zadanych mimośrodów.
  • Funkcja wyświetlania obrazu macierzy sztywności.
  • Podział pręta węzłami na dowolną liczbę części.
  • Dodano komunikaty o wykorzystaniu pamięci.

Zobacz webinarium, szkolenie z programu ArCADia-RAMA 16 [cz.1]

Zobacz webinarium, szkolenie z programu ArCADia-RAMA 16 [cz.2]
