Konstruktor - Schody płytowe żelbetowe + DXF

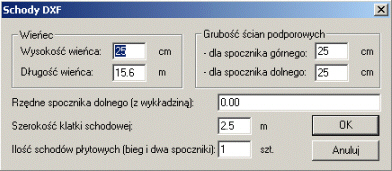

Do programu Konstruktor - Schody płytowe żelbetowe dostępny jest dodatkowy moduł wykonujący automatycznie konstrukcyjne rysunki schodów w formacie .DXF. Jeśli posiadamy moduł DXF, na pasku narzędziowym dostępna jest ikona przy pomocy której uruchamiamy wykonywanie rysunków. Po wybraniu przycisku DXF otwarte zostanie okienko, w którym zdefiniować należy elementy, które nie zostały ujęte w module obliczeniowym Konstruktora:

• Wysokość wieńca: [cm] Wysokość wieńca obwodowego – domyślnie 25 cm. (Szerokość wieńca równa jest głębokości oparcia płyty schodów, podanej w module obliczeniowym); {Wysokość>= grubość płyty schodów}
• Długość wieńca: [m] Długość wieńca obwodowego – domyślnie liczona jako obwód klatki schodowej. {Długość>=0; Długość wieńca = 0 wyłącza rysowanie wieńca;}
• Grubość ścian podporowych dla spocznika górnego: [m] Grubość rzeczywista ściany - domyślnie równa głębokości oparcia płyty schodów. {Grubość ściany>= głębokości oparcia; }
• Grubość ścian podporowych dla spocznika dolnego: [m] Grubość rzeczywista ściany - domyślnie równa głębokości oparcia płyty schodów. {Grubość ściany>= głębokości oparcia; }

• Szerokość klatki schodowej: [m] Całkowita szerokość klatki schodowej – domyślnie 2 x szerokość biegu + 0.1 m. {Szerokość klatki>= szerokości biegu;}

Moduł Rysunek schodów żelbetowych płytowych posiada następujące możliwości:

• Zawiera przekrój biegu wraz ze spocznikami oraz opcjonalnie rysunek wieńca.
• Potrafi dobrać automatycznie jeden z pięciu wariantów zbrojenia, zależnie od wymiarów wieńca, rozstawu ścian, grubości płyty, wymiarów spoczników, rzędnych, ilości schodów itp.).
• Na etapie wprowadzania danych sprawdza minimalną głębokość oparcia płyty schodów.
• Przy podporach połowa zbrojenia odginana jest konstrukcyjnie do góry płyty.
• Uwzględnia zbrojenie wieńca w wykazie stali zbrojeniowej.
• Automatycznie ustala rzędne stanu „surowego” i wykończonego z uwzględnieniem grubości wykładzin.
• Wykonuje rysunek do 4 typów prętów zbrojenia głównego, 2 rozdzielczego i 2 wieńca.
• Przy rozkładaniu zbrojenia głównego sprawdzane jest zbrojenie minimalne.
• Zbrojenie rozdzielcze o zmiennej średnicy ustalane jest na podstawie wielkości zbrojenia głównego, w rozstawie nie większym niż 30 cm i nie mniejszym niż 20 cm.
• Precyzyjnie wykonane jest wymiarowanie geometrii schodów wraz z wykładziną.
