Konstruktor - Rysunki DXF - Fundamenty bezpośrednie
Moduł Fundamenty bezpośrednie - DXF, pozwala na automatyczne wykonywnaie rysunków konstrukcyjnych na podstawie obliczeń wykonanych programem Konstruktor - Fundamenty bezpośrednie elementów konstrukcyjnych takich jak:

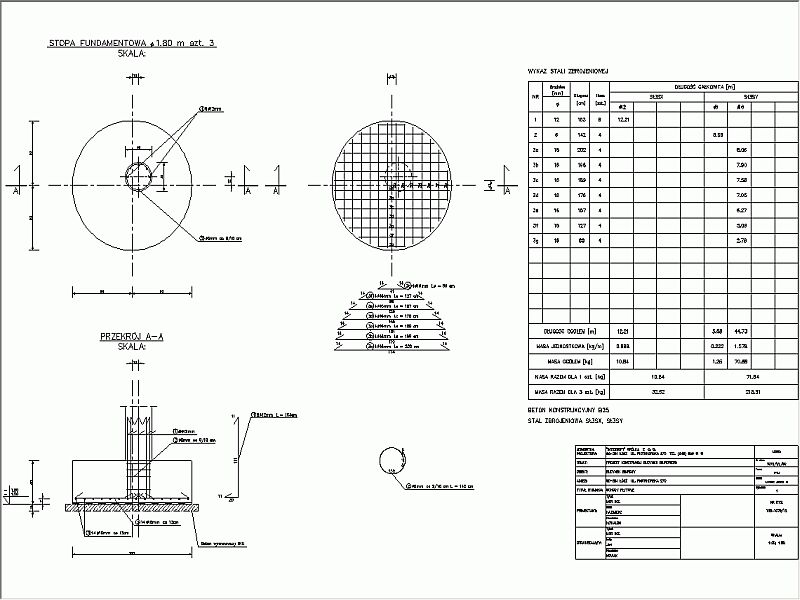

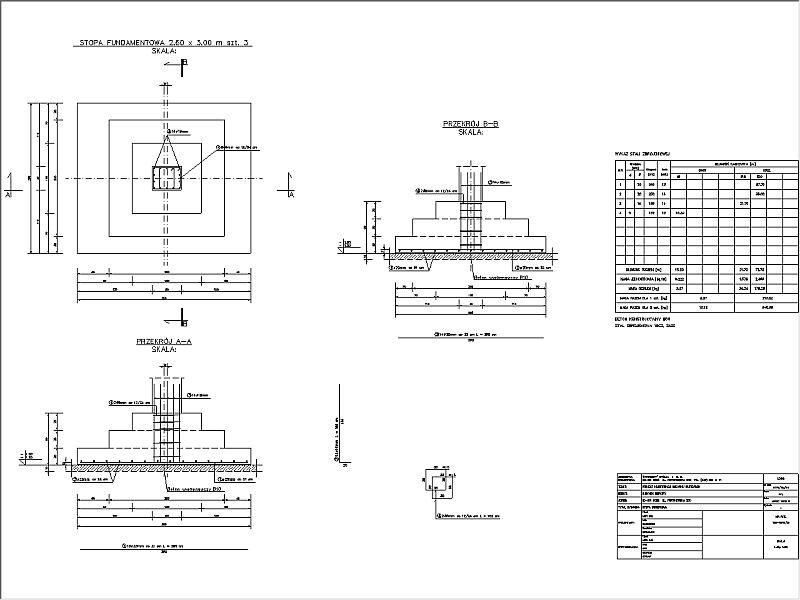

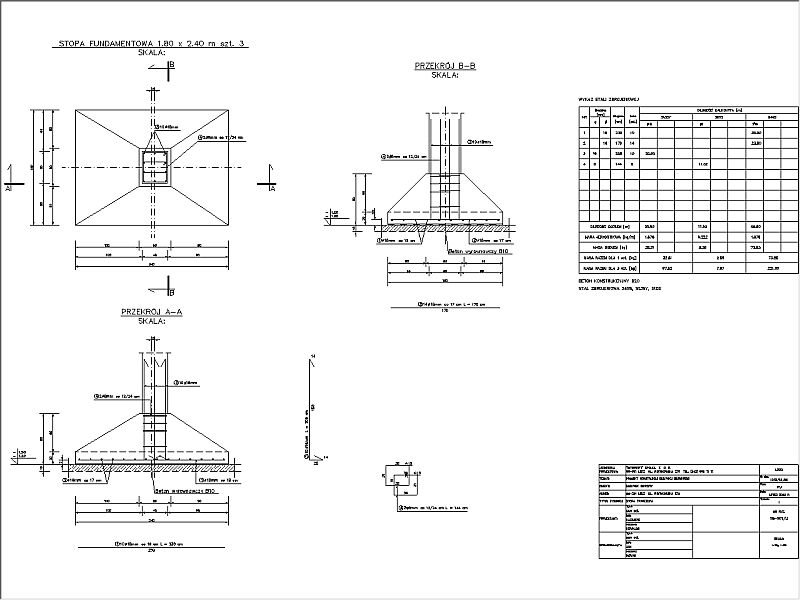

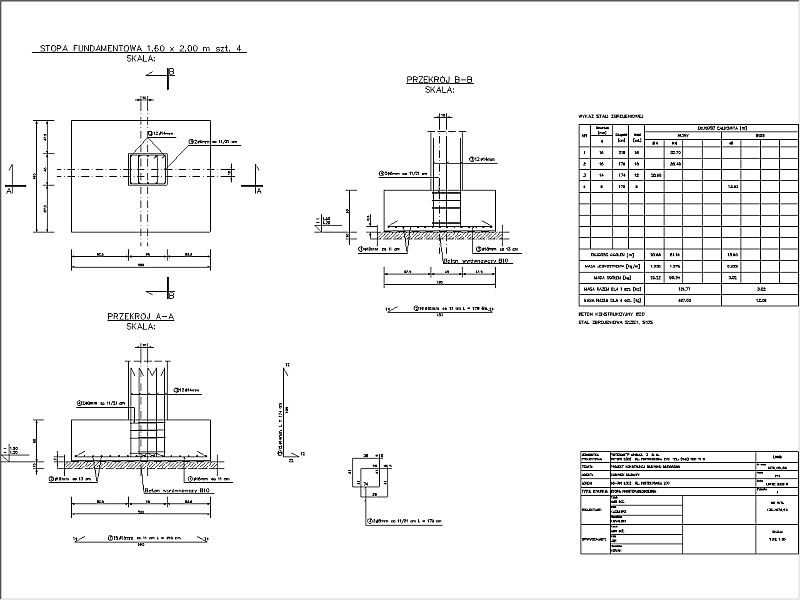

ława fundamentowa, stopy fundamentowe: prostopadłościenna, trapezowa i schodkowa, stopa fundamentowa kielichowa, stopa fundamentowa kołowa.
Ława fundamentowa
Po uruchomieniu przycisku DXF, otwarte zostanie okienko, w którym zdefiniować należy rzędne poziomów posadowienia ławy fundamentowej. Rzędne posadowienia - można w jednej linii wpisać do pięciu różnych poziomów, oddzielonych od siebie separatorem, w postaci przecinka lub średnika. Poziom można podać w postaci liczby lub tekstu (np. 125.8 m n.p.m.). Długość ławy definiowana jest w zakładce właściwego modułu Konstruktora.
Rysunek ławy fundamentowej posiada następujące własności:
-
Typ zbrojenia ławy (z dodatkowym zbrojeniem poprzecznym lub bez), niezależnie od obliczeń, definiowany jest z warunków konstrukcyjnych zależnych od szerokości ławy i wielkości odsadzek.
-
Rodzaj strzemion w ławie, plus odpowiednie zbrojenie podłużne, zależy od grubości ściany ustawionej na ławie (dla ścian o grubości większej niż 38 cm stosowane są strzemiona czterocięte).
-
Ława ustawiona jest na podkładzie z betonu wyrównawczego B10 i warstwie izolacji.
-
Zbrojenie rozdzielcze w ławie rozkładane jest równomiernie w ilości zależnej od ilości zbrojenia poprzecznego i w rozstawie nie większym niż 30 cm.
-
Dla głównego zbrojenia poprzecznego sprawdzane są warunki na zbrojenie minimalne.
|
|
|
