Rozdzielacz

Aby wstawić do modelu obiekt Rozdzielacz, wybierz ikonę:



Program ArCADia:

•      Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒



lub napisz



•      ih_dist.

Poprzez wybór przycisku  w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

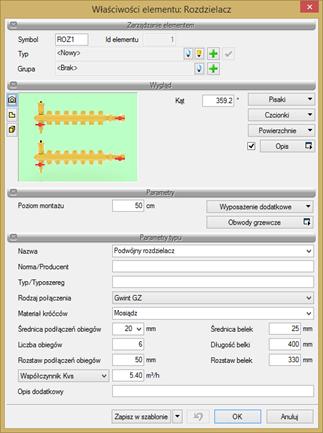

Rys. 68.         Okno właściwości elementu Rozdzielacz

Grupa kontrolek Parametry



Wyposażenie dodatkowe – dla Rozdzielacza jak na Rys. 69.

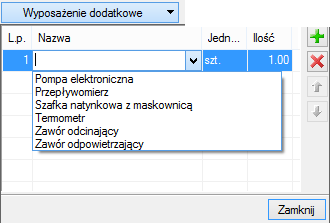

Rys. 69.         Okno wyposażenia dodatkowego dla elementu Rozdzielacz



Obwody grzewcze – po przyciśnięciu przycisku otwiera się okno, w którym użytkownik ma możliwość wyboru, na jakie obwody grzewcze będzie rozdzielał rozdzielacz. Obwody grzewcze użytkownik definiuje w Opcjach projektu w zakładce Obliczenia w punkcie 5.3.

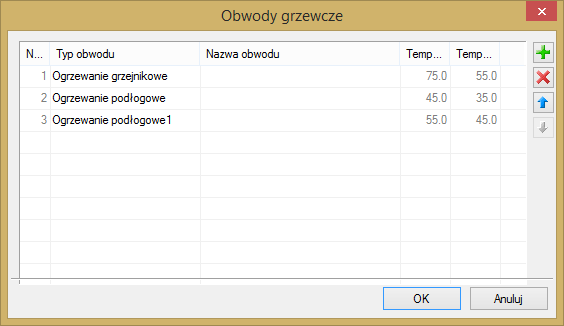

Rys. 70.         Okno wyboru Obwodów grzewczych

Znakiem  użytkownik ma możliwość dodania kolejnego pomieszczenia. Znak  usuwa zaznaczoną pozycję. Strzałki   zmieniają kolejność położenia zaznaczonego elementu.

Pozostałe parametry – jak w punkcie 7.2.3.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu. Rozdzielacz domyślnie może być podwójny lub pojedynczy. Po wybraniu rozdzielacza pojedynczego nie będzie możliwości wybrania obwodów grzewczych. Rozdzielaczowi pojedynczemu przypisana zostaje funkcja zasilania lub powrotu w momencie podłączenia pierwszego rurociągu. Wówczas jego króćce będą w kolorze przypisanej funkcji.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica podłączeń obiegów – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Liczba obiegów – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika. Jest to możliwa ilość rur, które podłączamy do rozdzielacza, nie licząc rurociągów głównych. Dla rozdzielacza podwójnego liczba ta odnosi się do zasilania i do powrotu oddzielnie, czyli wtedy jest to ilość par obiegów.

Rozstaw podłączeń obiegów – przejmowany z bibliotek typów (jeśli został zamieszczony) lub wpisywany przez użytkownika.

Współczynnik Kvs lub opcjonalnie Współczynnik ζ lub Miejscowa strata ciśnienia – wielkości przejmowane z bibliotek typów (jeśli zostały zamieszczone) lub wpisywane przez użytkownika w podanych obok pola jednostkach.

Średnica belek – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Długość belki – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Rozstaw belek – przejmowany z bibliotek typów (jeśli został zamieszczony) lub wpisywany przez użytkownika, [mm].

Opis dodatkowy – jak w punkcie 7.2.3.
