Definiowanie parametrów i typów w oknie właściwości obiektu
Grupa kontrolek
Parametry
Zestaw kontrolek wspólny dla wszystkich obiektów. Umożliwia ustawienie parametrów montażowych definiujących lokalizację obiektu i wyposażenie dodatkowe. Niektóre obiekty posiadają w tej grupie dodatkowe pole z danymi dotyczące tylko danego rodzaju obiektu (np. nastawa w zaworze równoważącym lub dopuszczalny spadek ciśnienia w zaworze regulacyjnym).
Poziom montażu – użytkownik zadaje poziom montażu punktu charakterystycznego (np. oś, dno itp.) obiektu względem poziomu aktywnej kondygnacji.
Wyposażenie dodatkowe –
dla większości obiektów dostępny jest przycisk otwierający tabelę
umożliwiającą wprowadzenie dodatkowego wyposażenia, którego elementy powinny
znaleźć się
w zestawieniach materiałów.

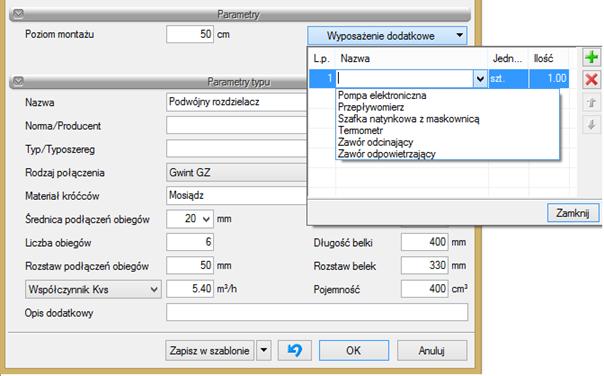

Rys. 39. Okno wyposażenia dodatkowego
Znakiem
użytkownik ma możliwość dodania
odpowiedniej pozycji z listy rozwijalnej. Jednocześnie w komórkę tabeli można
wprowadzić własny wpis, korygując jednostkę i ilość. Znak
usuwa zaznaczoną pozycję. Strzałki
zmieniają kolejność położenia
zaznaczonego elementu.
Grupa kontrolek Parametry typu
Zestaw kontrolek indywidualny dla każdego z obiektów. Umożliwia ustawienie parametrów specyfikujących dany obiekt, np. parametrów technicznych, geometrycznych (średnica, materiał, rodzaj połączenia, producent itp.).
Pola wspólne dla większości obiektów (niektóre elementy posiadają także indywidualne parametry, które omówione są w punktach pomocy opisujących dany element):
Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu. Domyślnie może być zdefiniowanych kilka rodzajów nazw i są im przypisane normowe symbole rysunkowe, np. kotły:
Rys. 40. Widok domyślnych nazw kotłów
Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Średnica DN – przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Rodzaj połączenia – przejmowany z biblioteki typów lub wybierany przez użytkownika w celu zdefiniowania nowego typu obiektu.

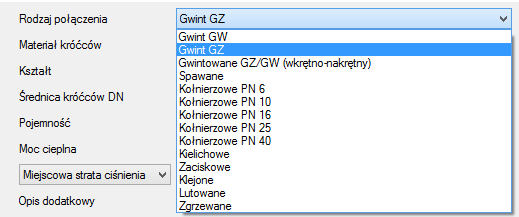

Rys. 41. Widok listy możliwych rodzajów połączenia
Materiał króćców – przejmowany z biblioteki typów, wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu lub wybierany z listy.

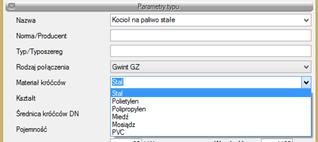

Rys. 42. Widok listy materiałów króćca
Kształt – przejmowany z biblioteki typów lub wybierany z listy przez użytkownika w celu zdefiniowania nowego typu obiektu.

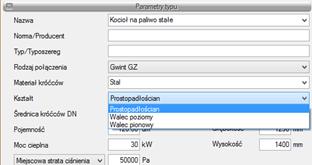

Rys. 43. Widok listy dostępnych kształtów
Średnica króćców DN – przejmowana z biblioteki typów, wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu lub wybierana z listy. Checkbox przy średnicy z opisem Automatycznie może być zaznaczony bądź nie. Jeśli będzie zaznaczony, to program automatycznie dobierze średnicę obiektu do średnicy rurociągu. Jeśli będzie odznaczony, to średnica wstawianego elementu będzie taka, jak ustawi ją użytkownik.
Pojemność – przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Moc cieplna – przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Opis dodatkowy – użytkownik wpisuje dodatkowe dane specyfikujące obiekt i, przy zaznaczeniu wiersza Opis w składnikach zestawienia, przenoszące się do zestawienia materiałów.
Grupa kontrolek zatwierdzających (zapisu/rezygnacji)
Rys. 44. Przyciski zapisu/rezygnacji
Zapisz w szablonie – umożliwia zapisanie domyślnego
szablonu dla danego rodzaju obiektu.
– przycisk umożliwiający przywrócenie
ustawień początkowych w typie.
OK – zatwierdzenie i wprowadzenie zmian.
Anuluj – rezygnacja ze zmian i powrót do poprzedniego okna.
