Sprzęgło hydrauliczne

Aby wstawić do modelu obiekt Sprzęgło hydrauliczne, wybierz ikonę:



Program ArCADia:

•      Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒



lub napisz



•      ih_hc.

Poprzez wybór przycisku  w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

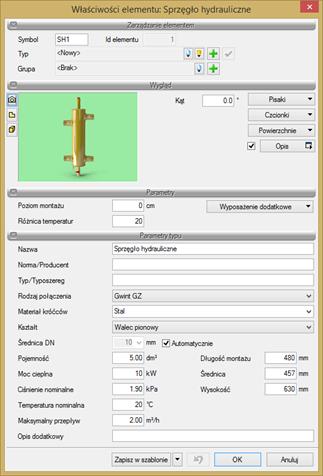

Rys. 71.         Okno właściwości elementu Sprzęgło hydrauliczne



Grupa kontrolek Parametry

Różnica temperatur – parametr wpisywany przez użytkownika.

Pozostałe parametry – jak w punkcie 7.2.3.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Kształt – użytkownik wybiera z listy rozwijalnej: Walec pionowy, Walec poziomy, Prostopadłościan.

Średnica DN – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Pojemność – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [dm³].

Moc cieplna – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [kW].

Ciśnienie nominalne – przejmowane z bibliotek typów (jeśli zostało zamieszczone) lub wpisywane przez użytkownika, [kPa].

Temperatura nominalna – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [°C].

Maksymalny przepływ – przejmowany z bibliotek typów (jeśli został zamieszczony) lub wpisywany przez użytkownika, [m³/h].

Długość montażu – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Średnica – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Wysokość – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].





Opis dodatkowy – jak w punkcie 7.2.3.
