Pompa
Aby wstawić do modelu obiekt Pompa, wybierz ikonę:
Program ArCADia:
•
Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒
Program AutoCAD lub ArCADia-INTELLICAD:
• Pasek
narzędzi Instalacje Grzewcze ⇒
lub napisz
• ih_hpomp.
Poprzez wybór przycisku
w oknie
wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym
już elemencie wywołujemy okno definiowania właściwości projektowanego
elementu.

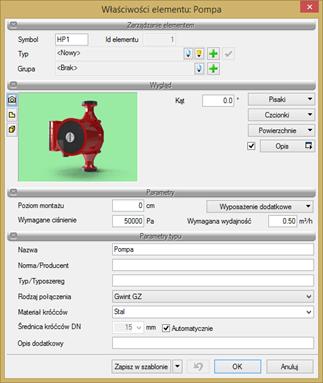

Rys. 72. Okno właściwości elementu Pompa
Grupa kontrolek Parametry
Ciśnienie – parametr wpisywany przez użytkownika, [Pa].
Wydajność – parametr wpisywany przez użytkownika, [m3/h].
Pozostałe parametry – jak w punkcie 7.2.3.
Grupa kontrolek Parametry typu
Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Średnica króćców DN – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].
Opis dodatkowy – jak w punkcie 7.2.3.
