Naczynie wzbiorcze

Aby wstawić do modelu obiekt Naczynie wzbiorcze, wybierz ikonę:



Program ArCADia:

•      Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒



lub napisz



•      ih_ev.

Poprzez wybór przycisku  w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

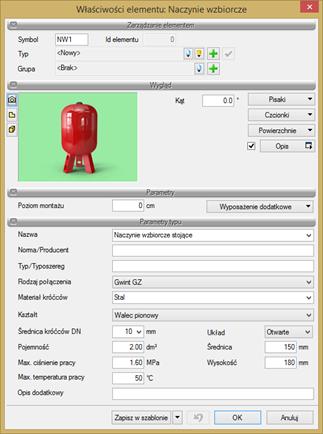

Rys. 66.         Okno właściwości elementu Naczynie wzbiorcze



Grupa kontrolek Parametry



Wyposażenie dodatkowe – dla Naczynia wzbiorczego jak na Rys. 67.

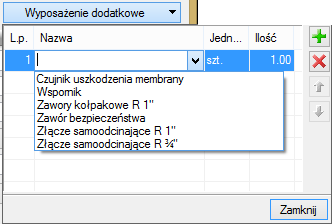

Rys. 67.         Okno wyposażenia dodatkowego dla elementu Naczynie wzbiorcze

Pozostałe parametry – jak w punkcie 7.2.3.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Kształt – użytkownik wybiera z listy rozwijalnej: Walec pionowy, Walec poziomy, Prostopadłościan.

Średnica króćców DN – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Pojemność ­– przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [dm³].

Układ – przejmowany z bibliotek typów (jeśli został zamieszczony) lub wybierany przez użytkownika w zależności od tego, w jakim systemie będzie pracowała projektowana instalacja.

Długość – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Głębokość – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Wysokość – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Średnica – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Max. ciśnienie pracy – przejmowane z bibliotek typów (jeśli zostało zamieszczone) lub wpisywane przez użytkownika, [MPa].

Max. temperatura pracy ­– przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [°C].



Opis dodatkowy – jak w punkcie 7.2.3.
