Okno dialogowe Grzejnika

Opis i edycja obiektów > Odbiorniki ciepła > Grzejnik

Okno dialogowe Grzejnika

Aby wstawić do modelu obiekt Grzejnik, wybierz ikonę:

Program ArCADia:

• Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

• Pasek narzędzi Instalacje Grzewcze ⇒

lub napisz

• ih_rad.

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

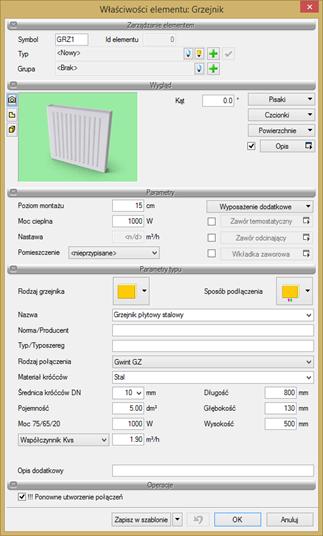

Rys. 55. Okno właściwości elementu Grzejnik

Grzejnik, jak inne odbiorniki, jest elementem tworzącym obieg. Aby były możliwe obliczenia, dobory itp., w instalacji musi znajdować się przynajmniej jeden odbiornik.

Grupa kontrolek Parametry

Moc cieplna – moc grzejnika uwzględniana w obliczeniach wpisywana przez użytkownika, [W].

Nastawa – nastawa zaworu termostatycznego lub wkładki zaworowej, [m³/h]. Wartość automatycznie zostaje pobrana z parametrów ustawionych w zaworze termostatycznym lub wkładce zaworowej.
Pomieszczenie – nazwa pomieszczenia, w którym znajduje się grzejnik, pobierana jest automatycznie, jeśli jest ono utworzone w module ArCADia-ARCHITEKTURA. Użytkownik może sam wprowadzić pomieszczenia do projektu w Menadżerze pomieszczeń (dokładny opis w punkcie 6.2).

Checkbox Zawór termostatyczny – zaznaczenie powoduje dołączenie do grzejnika zaworu termostatycznego, który będzie brał udział w obliczeniach, doborach, zestawieniach i wykazach materiałów oraz daje możliwość edycji parametrów zaworu. Po zaznaczeniu checkboksa należy kliknąć na aktywny przycisk . Wówczas będzie dostępne okno właściwości zaworu termostatycznego jak w 7.9.4. Checkbox nie będzie możliwy do zaznaczenia, jeśli użytkownik zaznaczy wcześniej chceckbox Wkładka zaworowa.

Checkbox Zawór odcinający – zaznaczenie powoduje dołączenie do grzejnika zaworu odcinającego, który będzie brał udział w obliczeniach, doborach, zestawieniach i wykazach materiałów oraz daje możliwość edycji parametrów zaworu. Po zaznaczeniu checkboksa należy kliknąć na . Wówczas będzie dostępne okno właściwości zaworu odcinającego 7.7.1.

Chceckbox Wkładka zaworowa – zaznaczenie powoduje dołączenie do grzejnika wkładki zaworowej, która będzie brała udział w obliczeniach, doborach, zestawieniach i wykazach materiałów oraz możliwość edycji parametrów wkładki. Po zaznaczeniu checkboksa należy kliknąć na aktywny przycisk . Wówczas będzie dostępne okno właściwości wkładki zaworowej jak w 7.9.6. Checkbox nie będzie możliwy do zaznaczenia, jeśli użytkownik zaznaczy wcześniej checkbox Zawór termostatyczny.

Pozostałe parametry – jak w punkcie 7.2.3.

Grupa kontrolek Parametry typu

Rodzaj grzejnika – rodzaj grzejnika przejmowany jest z biblioteki typów lub wybierany przez użytkownika w celu zdefiniowania nowego typu obiektu. Aby wybrać inny rodzaj grzejnika, należy kliknąć na przycisk . Pojawi się wówczas lista wyboru jak na Rys. 56.

Rys. 56. Widok listy wyboru rodzaju grzejnika

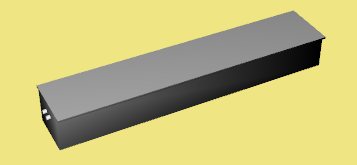

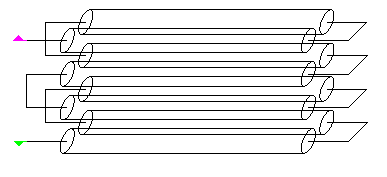

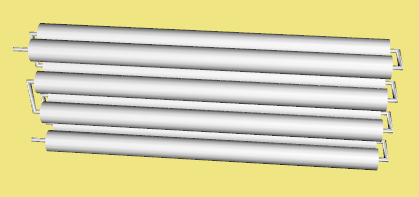

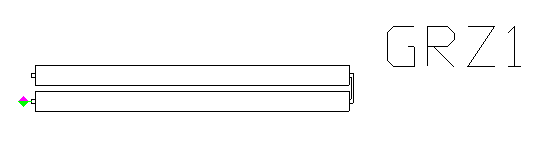

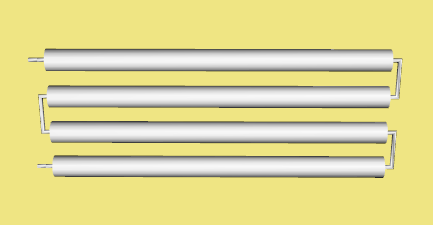

Do wyboru mamy: grzejnik płytowy, grzejnik żeberkowy, grzejnik żeliwny żeberkowy, grzejnik drabinkowy, rury grzewcze pojedyncze, rury grzewcze podwójne, grzejnik kanałowy.

Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica króćców DN – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Pojemność – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [dm³].

Moc 75/65/20 – moc nominalna grzejnika podawana w katalogach producenta jako wartość mocy przy temperaturze czynnika na zasilaniu 75 °C, na powrocie 65 °C i temperaturze otoczenia równej 20 °C. Program sprawdza, czy Moc cieplna dla dowolnych warunków instalacji po przeliczeniu jest taka, jak moc podana przez producenta.

Współczynnik Kvs lub opcjonalnie Współczynnik ζ lub Miejscowa strata ciśnienia – wielkości przejmowane z bibliotek typów (jeśli zostały zamieszczone) lub wpisywane przez użytkownika w podanych obok pola jednostkach.

Długość – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Głębokość – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Wysokość – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Opis dodatkowy – jak w punkcie 7.2.3.

Grupa kontrolek Operacje

Checkbox Automatyczna rekonfiguracja połączeń – jego zaznaczenie powoduje automatyczną rekonfigurację podłączeń grzejnika i rurociągów. Jeśli użytkownik wstawi grzejnik płytowy zasilany od dołu i podłączy do niego rurociągi z włączonym konfiguratorem podłączeń, to przy każdej zmianie rodzaju grzejnika lub sposobu jego podłączenia program utrzyma połączenie grzejnika z rurami, odpowiednio przebudowując istniejące.

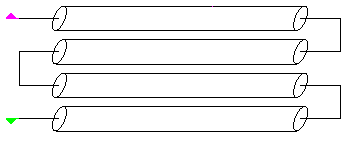

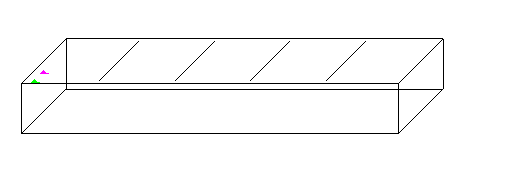

W zależności od tego, jaki grzejnik zostanie wybrany w polu Rodzaj grzejnika, będzie miał różne widoki na rzucie na 3D i na aksonometrii oraz będzie posiadał różne dodatkowe parametry typu.

• Grzejnik płytowy

Parametry takie jak ogólne dla elementu grzejnik (7.4.1.1).

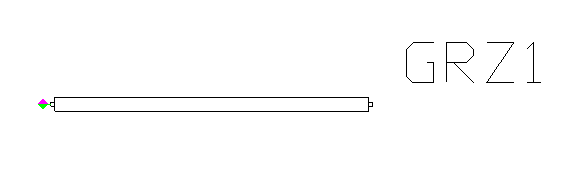

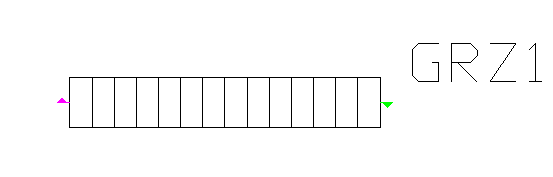

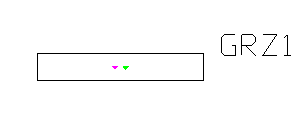

Widok na rzucie

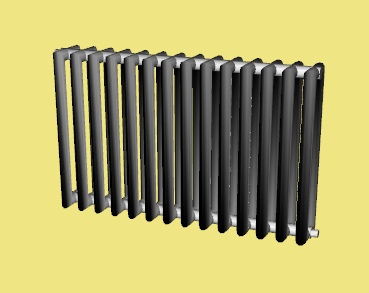

Widok na 3D

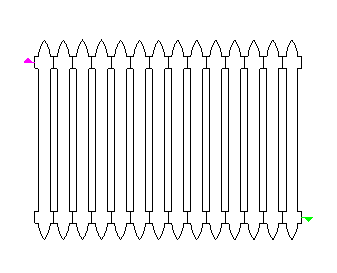

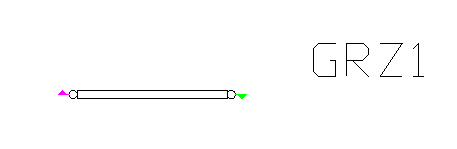

Widok na aksonometrii

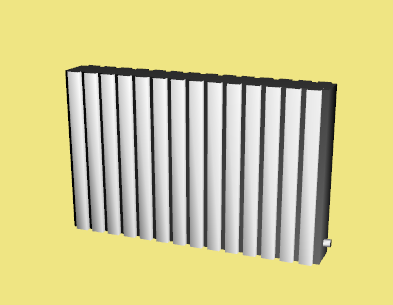

• Grzejnik żeberkowy

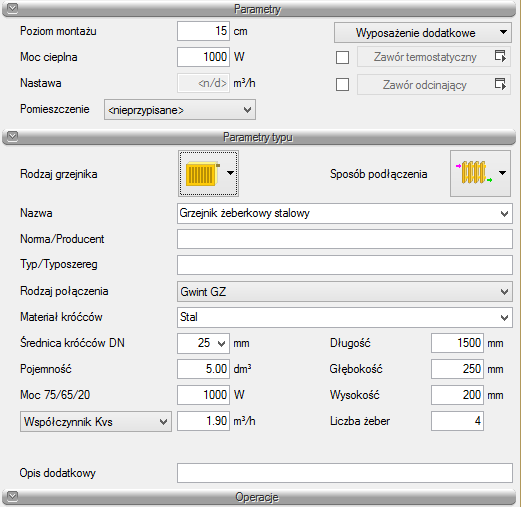

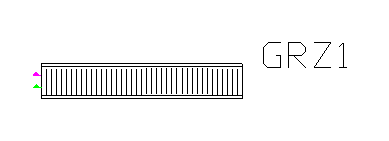

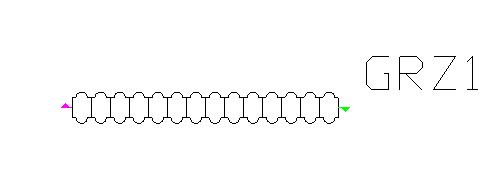

W oknie właściwości grzejników żeberkowych nie ma możliwości wyboru wkładki zaworowej oraz w parametrach typu jest kontrolka Liczba żeber – przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu. Ilość żeber będzie widoczna na widokach: rzut, 3D, aksonometria.
