Zawór termostatyczny

Aby wstawić do modelu obiekt Zawór termostatyczny, wybierz ikonę:



Program ArCADia:

•      Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒



lub napisz



•      ih_tsv.

Poprzez wybór przycisku  w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

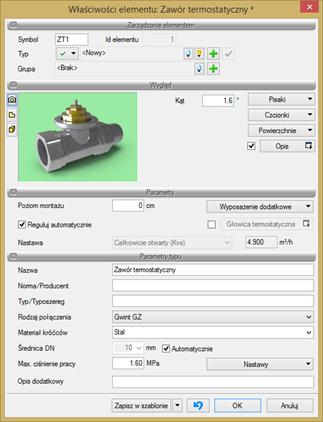

Rys. 88.         Okno właściwości elementu Zawór termostatyczny



Grupa kontrolek Parametry



Checkbox Głowica termostatyczna – po zaznaczeniu checkboksa użytkownik może wcisnąć guzik Głowica termostatyczna i dodać głowicę do zaworu.

Checkbox Reguluj automatycznie – po zaznaczeniu tej opcji i przeprowadzeniu obliczeń program automatycznie reguluje zawór i dobiera odpowiednią nastawę z dostępnych w danym zaworze.

Nastawa – z listy rozwijalnej można wybrać konkretną nastawę, której wartość będzie widoczna obok w oknie edycyjnym, [m³/h]. Jeśli użytkownik zaznaczy funkcję Reguluj automatycznie, wartości nastawy uzupełnią się automatycznie po wykonaniu obliczeń.

Pozostałe parametry – jak w punkcie 7.2.3.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – po zaznaczeniu opcji Automatycznie pobierana z rurociągu, na który obiekt jest wstawiany, może być również wpisana przez użytkownika.

Max. ciśnienie pracy – przejmowane z bibliotek typów (jeśli zostało zamieszczone) lub wpisywane przez użytkownika w podanej obok okna jednostce.

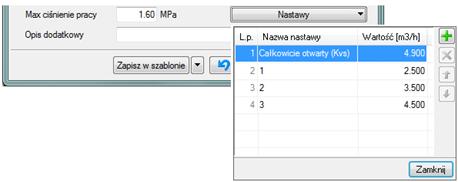

Nastawy – zdefiniowane w programie lub przez użytkownika nastawy w postaci wartości Kvs wyrażone w [m³/h], pojawiające się po ich zdefiniowaniu w oknie wyboru w grupie Parametry.







Dodawanie linii z poszczególnymi nastawami odbywa się tak, jak opisano w 7.2.3 (dla dodawania wyposażenia dodatkowego).

Opis dodatkowy – jak w punkcie 7.2.3.
