Głowica termostatyczna

Dodać głowicę termostatyczną można na dwa sposoby. Pierwszy to zaznaczenie checkboksa Głowica termostatyczna we właściwościach elementu Zawór termostatyczny (Rys. 88). Drugi to zaznaczenie checkboksa we właściwościach elementu Wkładka zaworowa (Rys. 90).

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

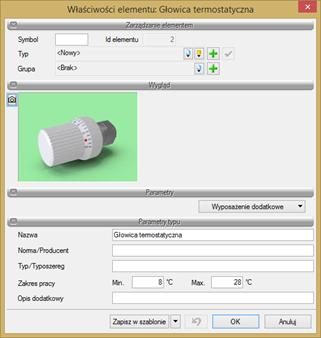

Rys. 89.         Okno właściwości elementu Głowica termostatyczna



Grupa kontrolek Parametry – jak w punkcie 7.2.3.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Zakres pracy – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu, podawany jako wartość Min. i Max. temperatury z katalogu producenta, [°C].

Opis dodatkowy – jak w punkcie 7.2.3.
