Zawór bezpieczeństwa
Aby wstawić do modelu obiekt Zawór bezpieczeństwa, wybierz ikonę:
Program ArCADia:
•
Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze
⇒
Program AutoCAD lub ArCADia-INTELLICAD:
• Pasek
narzędzi Instalacje Grzewcze ⇒
lub napisz
• ih_sv.
Poprzez wybór przycisku
w oknie
wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym
już elemencie wywołujemy okno definiowania właściwości projektowanego
elementu.

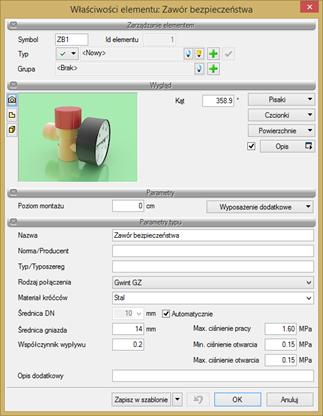

Rys. 87. Okno właściwości elementu Zawór bezpieczeństwa
Grupa kontrolek Parametry typu
Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Średnica DN – po zaznaczeniu opcji Automatycznie pobierana z rurociągu, na który obiekt jest wstawiany, może być również wpisana przez użytkownika.
Max. ciśnienie pracy – przejmowane z bibliotek typów (jeśli zostało zamieszczone) lub wpisywane przez użytkownika w podanej obok okna jednostce.
Ciśnienie otwarcia – parametr charakterystyczny dla obiektu przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Średnica gniazda – parametr charakterystyczny dla obiektu przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Współczynnik wypływu – parametr charakterystyczny dla obiektu przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Opis dodatkowy – jak w punkcie 7.2.3.
