Zawór odcinający

Aby wstawić do modelu obiekt Zawór odcinający, wybierz ikonę:



Program ArCADia:

•      Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒



lub napisz



•      ih_hsv.

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

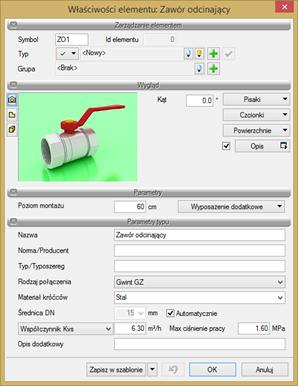

Rys. 77.         Okno właściwości elementu Zawór odcinający



Grupa kontrolek Parametr – jak w punkcie 7.2.3.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Współczynnik Kvs lub opcjonalnie Współczynnik ζ lub Miejscowa strata ciśnienia – wielkości przejmowane z bibliotek typów (jeśli zostały zamieszczone) lub wpisywane przez użytkownika w podanych obok pola jednostkach.

Max. ciśnienie pracy – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu, [MPa].

Opis dodatkowy – jak w punkcie 7.2.3.
