Zawór zwrotny, Zawór antyskażeniowy



Aby wstawić do modelu obiekty Zawór zwrotny lub Zawór antyskażeniowy, wybierz ikonę:

Program ArCADia:

•      Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒



lub napisz



•      ih_rv.

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

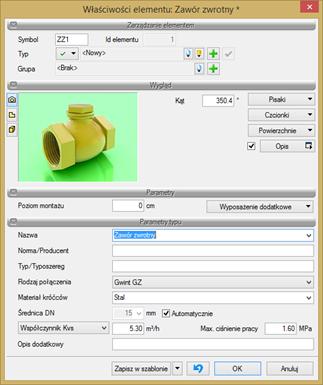

Rys. 78.         Okno właściwości elementu Zawór zwrotny

Grupa kontrolek Parametry



Wyposażenie dodatkowe – dla Zaworu zwrotnego jak na Rys. 79.

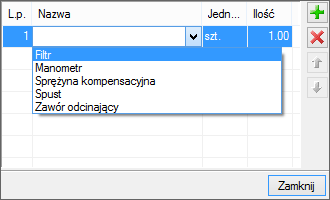

Rys. 79.         Okno wyposażenia dodatkowego dla elementu Zawór zwrotny

Pozostałe parametry – jak w punkcie 7.2.3.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.



Rys. 80.         Widok domyślnych nazw dla Zaworu zwrotnego

Zmiana nazwy powoduje również zmianę symbolu na rzucie oraz widoku elementu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Współczynnik Kvs lub opcjonalnie Współczynnik ζ lub Miejscowa strata ciśnienia – wielkości przejmowane z bibliotek typów (jeśli zostały zamieszczone) lub wpisywane przez użytkownika w podanych obok pola jednostkach.

Max. ciśnienie pracy – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu, [MPa].

Opis dodatkowy – jak w punkcie 7.2.3.
