Wstawianie grzejników na rzut

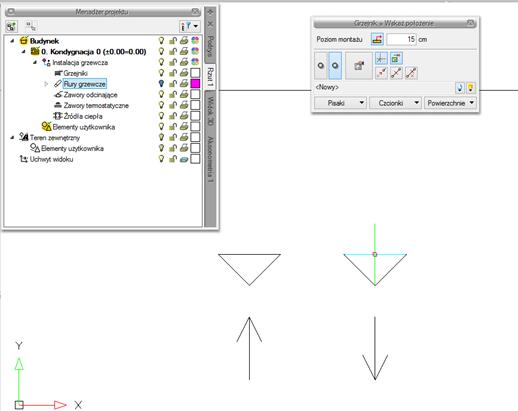

Grzejniki są odbiornikami, które w module ArCADia-INSTALACJE GRZEWCZE 1.0 posiadają dodatkowe możliwości edycji i wstawiania w stosunku do pozostałych odbiorników. Grzejnik ma zdefiniowane (na stałych wysokościach) króćce połączeniowe. Dzięki nim użytkownik może automatycznie podłączać rurociągi do grzejników oraz użyć kreatora podłączeń. W oknie wstawiania grzejnika użytkownik może wybrać, za którym króćcem (zasilaniem czy powrotem) będzie wstawiany grzejnik. Dodatkowo po kliknięciu na ikonę grzejnika, jeszcze zanim użytkownik wstawi grzejnik, dostępny jest podgląd wstawianego elementu. W grzejniku na tym podglądzie są dodatkowe strzałki oznaczające zasilanie lub powrót, w zależności od tego, w którym kierunku jest ustawiona strzałka (do króćca grzejnika – zasilanie, od króćca grzejnika – powrót), Rys. 58.
