Nagrzewnica

Aby wstawić do modelu obiekt Nagrzewnica, wybierz ikonę:



Program ArCADia:

•      Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒



lub napisz



•      ih_heat.

Poprzez wybór przycisku  w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

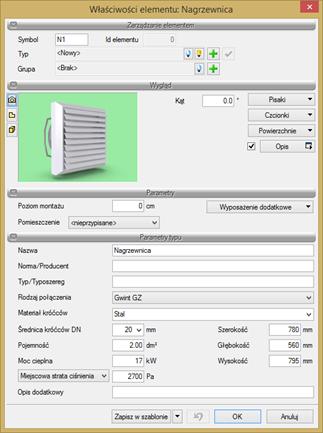

Rys. 59.         Okno właściwości elementu Nagrzewnica



Grupa kontrolek Parametry



Pomieszczenie – nazwa pomieszczenia, w którym znajduje się odbiornik, pobierana jest automatycznie, jeśli jest ono utworzone w module ArCADia-ARCHITEKTURA. Użytkownik może sam wprowadzić pomieszczenia do projektu w Menadżerze pomieszczeń (dokładny opis w punkcie 6.2).

Wyposażenie dodatkowe – dla Nagrzewnicy, jak na Rys. 60.

Rys. 60.         Okno wyposażenia dodatkowego dla elementu Nagrzewnica

Pozostałe parametry – jak w punkcie 7.2.3.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica króćców DN – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Pojemność – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [dm³].

Moc cieplna – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [W]

Współczynnik Kvs lub opcjonalnie Współczynnik ζ lub Miejscowa strata ciśnienia – wielkości przejmowane z bibliotek typów (jeśli zostały zamieszczone) lub wpisywane przez użytkownika w podanych obok pola jednostkach.

Długość – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Głębokość – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Wysokość – przejmowana z bibliotek typów (jeśli została zamieszczona) lub wpisywana przez użytkownika, [mm].

Opis dodatkowy – jak w punkcie 7.2.3.
