Zakładka „Konwersja”

Wszystkie ustawienia zakładki „Konwersja” dotyczą aktualnie wybranego obiektu w drzewie hierarchii. Jeśli wybrany obiekt zostanie odznaczony – lub nie został załadowany jako niezależny obiekt (ponieważ np. w drzewie hierarchii nadrzędne obiekty zostały zapisane jako obiekty ArCon, lub ponieważ obiekt jest instantem innego w obrębie grupy) – wszystkie pola tej zakładki są wyszarzone, ponieważ obiekt albo wcale albo nie bezpośrednio zostanie zapisany.

Innymi słowy: obszary z zakładki „Konwersja” nie są wyszarzone tylko wtedy, kiedy zaznaczony obiekt w drzewie hierarchii opatrzony jest znakiem  lub .

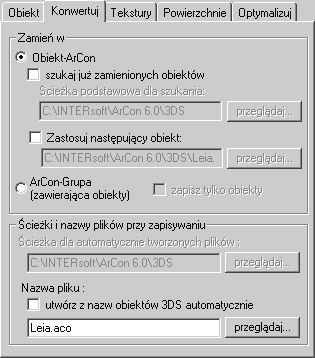

Zakładka „Konwersja” składa się z dwóch obszarów „Zmienić w” oraz „Ścieżka i nazwa pliku podczas zapisu”. W pierwszym obszarze podawane jest, czy zaznaczony obiekt 3D Studio wzgl. hierarchia obiektów ma być zapisana jako obiekt ArCon czy jako grupa ArCon (wliczając jej podobiekty). Wybór Obiekt ArCon pozwala dalej zdecydować, czy rzeczywiście zawarty w pliku 3DS obiekt ma zostać użyty też ewentualnie inny.

Funkcja została zaimplementowana z następującego powodu: Prosimy wyobrazić sobie, że generują Państwo katalog mebli, przy czym w dodatkowym podkatalogu zapisane są wszystkie okucia. Jeśli teraz konwertowany będzie rząd różnych przedmiotów wyposażenia, będą one używać w zasadzie tych samych okuć. Aby nie generować na nowo dla każdego przedmiotu wszystkich okuć, istnieje możliwość szukania już zamienionych obiektów. Jeśli teraz dla szukania podana zostania ścieżka do katalogu okuć, katalog ten będzie przeszukiwany podczas konwersji. Jeśli w katalogu tym istnieje już odpowiedni obiekt, to on zostanie użyty zamiast generowania od początku.

Na bazie tych przemyśleń jasne staną się dane, wprowadzane pod polem wyboru „Obiekt ArCon”:

24.5.4.4.2.1        Pole „szukanie już zamienionych obiektów”

Szukanie już zamienionych obiektów następuje wtedy, gdy to pole jest zaznaczone. Jako ścieżka bazowa używana jest ścieżka wprowadzona w polu „ścieżka bazowa przeszukiwania”. Kliknięcie na klawiszu Przeglądaj... powoduje wywołanie okna dialogowego, w którym można wybrać odpowiedni katalog

Aby podczas konwersji zastosowany został już zamieniony obiekt, należy spełnić następujące warunki:

•    Plik o prawidłowej nazwie (patrz nazwa pliku w obszarze „Ścieżka i nazwa pliku podczas zapisu”) musi zostać zdefiniowany za pomocą ścieżki bazowej przeszukiwania.

•    Zapisany tam obiekt musi być „kompatybilny” z obiektem wymienianym; tzn., że do chwili transformacji oba muszą być identyczne.

24.5.4.4.2.2        Pole „użycie następującego obiektu”

Po zaznaczeniu tego pola zamiast zaznaczonego w drzewie hierarchii obiektu użyty zostanie obiekt podany przez Państwa. Dla obiektu tego zostanie przy tym zmieniona wielkość i pozycja ale w ten sposób, że sześcian w przestrzeni, zajmowany przez aktualny obiekt pozostanie taki sam, a zostanie wypełniony nowym dopasowanym obiektem

Należy pamiętać, że „szukanie już zamienionych obiektów” i „ścieżka bazowa przeszukiwania” są wyszarzone, gdy „użycie następującego obiektu” jest zaznaczone; ponieważ nie jest wykonywanie przeszukiwanie kiedy stosowany jest wymieniany obiekt, co przecież jest wyspecyfikowane jednoznacznie poprzez jego nazwę. Kliknięcie na Przeglądaj... za polem tekstowym powoduje wywołanie okna dialogowego „Otwórz plik” z trójwymiarowym oknem podglądu.

24.5.4.4.2.3        Pole wyboru „Grupa ArCon (wliczając obiekty)”

Wybór tej opcji powoduje, że zaznaczone drzewo (część) zapisane zostanie jako grupa (.acg). Zaznaczone podobiekty będą zapisane jako obiekty (.aco). Jeśli wybrana jest opcja „zapisz tylko obiekty” wprawdzie podporządkowane zostaną zapisane ale nie nastąpi zapisanie grupy.

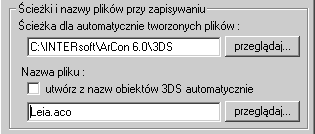

24.5.4.4.2.4        Obszar „Ścieżka i nazwa pliku podczas zapisu”

Konwertowany obiekt odpowiednio do podanych ustawień w tym obszarze zostanie zapisany jako obiekt ArCon wzgl. grupa ArCon.

Zaznaczenie dla „Nazwa pliku” „twórz automatycznie z nazwy obiektu 3DS” spowoduje przyjęcie dla pliku nazwy obiektu, widocznej w drzewie hierarchii plus przynależące rozszerzenie (.aco dla obiektów, .acg dla grup). Jeśli zaznaczona jest opcja „twórz automatycznie z nazwy obiektu 3DS”, pole dla nazwy pliku jest wyszarzone; w przeciwnym razie można tu bezpośrednio podać nazwę pliku.
