Okno dialogowe Konwersja obiektów 3DS

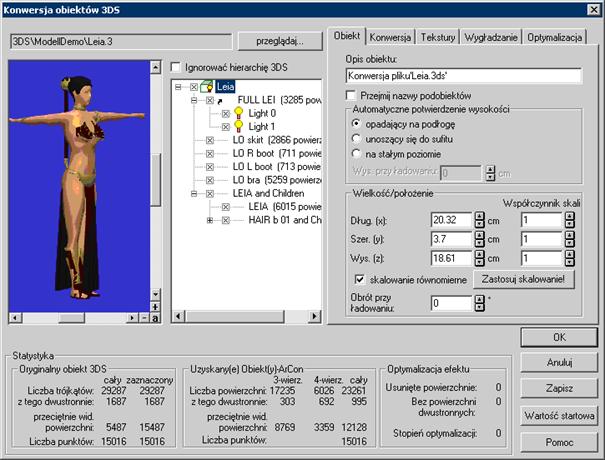

Wyżej opisany punkt menu jest można powiedzieć „główną funkcją” filtra importu 3DS w ArCon. Po jej wybraniu ukazuje się najpierw okno Windows „Otwórz plik”- okno, w którym można wskazać obiekt do załadowania. Potwierdzenie klawisza Otwórz otwiera poniższe okno dialogowe:
To obszerne okno bliżej opisane zostanie poniżej.
Wskazówka: Zakładki widoczne z prawej strony okna dialogowego ukazują się zresztą także w oknie dialogowym Konwersja listy obiektów 3DS.
Przedstawione powyżej okno dialogowe składa się zasadniczo z obszarów:
1) Pole wprowadzania nazwy plików 3DS wliczając przynależny do niego klawisz Przeglądaj,
2) Okno podglądu 3D,
3) wskaźnika hierarchii ładowanego obiektu,
4) obszaru „Statystyka”, w którym jedynie wyświetlane są dane,
5) suwaka plus przynależne do niego ikonki jeśli załadowany obiekt posiada informację o animacji. Suwak wyświetlony jest ponad obszarze „Statystyka”.
6) zakładek „Obiekt”, „Konwersja”, „Tekstury”, „Wygładzanie” i „Optymalizacja” oraz
7) pięciu klawiszy OK, Przerwij, Zapisz, Reset i Pomoc.
Wskazówka: Jeśli
zainstalowany jest moduł rozszerzający o2c w ArCon, dodatkowo oprócz zakładek
„Obiekt”, „Konwersja”, „Tekstury”, „Wygładzanie” i „Optymalizacja” istnieje
zakładka „o2c”.
Okno dialogowe mogą Państwo użyć zasadniczo na dwa sposoby: mianowicie po pierwsze do ładowania i konwersji pojedynczych plików 3DS i po drugie do konwersji większej ilości plików 3DS jeden po drugim.
W pierwszym przypadku wprowadzają Państwo w oknie odpowiednie dane dla obiektu i potwierdzają klawiszem OK. W drugim nie należy klikać na OK, lecz Zapisz – następuje wtedy konwersja; okno dialogowe pozostaje wtedy otwarte i za pomocą Przeglądaj... można wybrać nowe pliki 3DS do konwersji wzgl. ładowania.
