Widoki
Program ArCADia pozwala na zbudowanie bryły budynku lub zaprojektowanie sieci gazowych lub elektrycznych przedstawiając je w różnych widokach. Pierwszym widokiem zawsze jest rzut, kolejne widoki zależą od branży, w której powstaje projekt. Dla architektury dodatkowymi widokami będą przekroje i elewacje, dla instalacji wodociągowych – aksonometria, dla sieci gazowych – profil sieci gazowej, dla instalacji gazowej – widok rozwinięcia, dla instalacji kanalizacyjnej – także profil.
I tak dla przykładu: jako pierwszy widok architektoniczny wprowadzamy rzut kondygnacji. Możemy pracować na jednym widoku, na którym pokazane są kondygnacje jedna na drugiej, a możemy rzuty kondygnacji przedstawić w oddzielnych widokach, tak, żeby widzieć wszystkie kondygnacje jedną obok drugiej. Takie operacje wykonuje się na widokach, nie przesuwa się kondygnacji jednej obok drugiej, ponieważ niszczy to bryłę budynku.

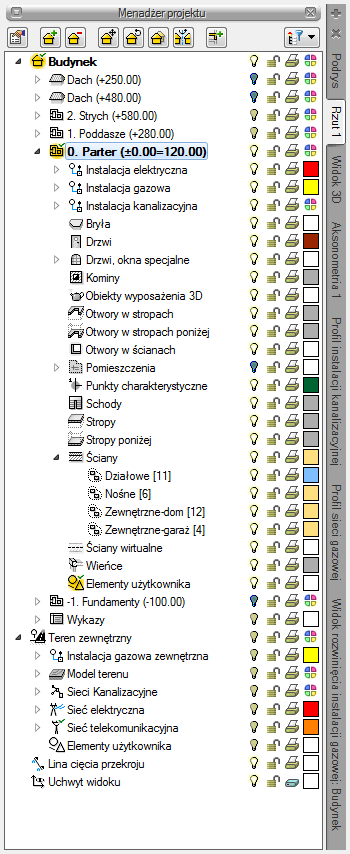

Prócz widoków rzutu w projekcie możemy się spotkać także z widokami przekrojów, aksonometrii profili i widoku 3D. Widoki te są od siebie niezależne, mają swoje oddzielne drzewa projektu na kolejnych wprowadzanych zakładkach. Przełączanie między widokami może odbyć się poprzez kliknięcie na uchwyt widoku (tak jest z przekrojami, aksonometriami, profilami i rzutami), na okno Widoku 3D lub w Menadżerze projektu wybierając odpowiednią zakładkę umieszczoną po prawej lub lewej stronie okna Menadżera.
Rzut
