Teren

Dla lepszego przedstawienia projektu, zarówno na widoku 3D jak i przekroju można wprowadzić płaszczyznę terenu punktami wysokościowymi. Punkty te dają możliwość dowolnego kształtowania rzeźby terenu wiernie oddając stan istniejący, na którym ma stanąć projektowany budynek.



Od wersji 4.1 ArCADia posada nowe możliwości wprowadzanego terenu dzieląc go na teren istniejący i projektowany. Jest to wstęp do nowej funkcjonalności, która w następnych wersjach otrzyma dodatkowe specjalistyczne funkcje.

Teren można kształtować opcjami: Wstaw punkty wysokościowe i Wstaw linię wysokościową wprowadzając odpowiednie dane lub czytając je z tekstów rysunku.

Wywołanie:

Program ArCADia:

•      Wstążka Architektura⇒ grupa logiczna Elementy uzupełniające⇒  Wstaw punkt wysokościowy i  Wstaw linię wysokościową



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi⇒  Wstaw punkt wysokościowy i  Wstaw linię wysokościową

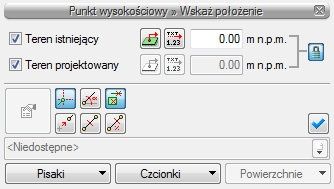

Po wybraniu opcji otwiera się okno dialogowe Punkt wysokościowy.





Rzędna terenu istniejącego — włącza lub wyłącza rzędną terenu istniejącego dla tego punktu wysokościowego oraz dezaktywuje (wyszarza) kontrolki: do wprowadzenia wartości, przycisk  Pobierz wartość z tekstu oraz pole wyboru z powierzchni dotyczących tej rzędnej.

Synchronizuj wartości  — włączona lub wyłączona pole edycyjne Rzędna terenu projektowanego przejmując (bądź nie) wartość z pola terenu istniejącego.





Z powierzchni — włączone dezaktywuje kontrolkę do wprowadzania wartości rzędnej terenu odp.: istniejącego/projektowanego. Program sam sczytuje wysokość płaszczyzny terenu istniejącego/projektowanego spod kursora myszki lub punktów przyciągania i sczytaną wartość wpisuje w kontrolkę. Jeżeli kursor myszy jest poza płaszczyzną terenu istniejącego/projektowanego, to do kontrolki przekazywana jest wartość 0.00.

Rzędna terenu projektowanego — analogicznie do pola wyboru Rzędna terenu istniejącego.



Po wprowadzeniu wartości wprowadzane są odpowiednio linia lub punkty wysokościowe. Im więcej punktów tym dokładniej ukształtowany będzie teren.



Dla przykładu:

Budynek, którego parter znajduje się na wysokości 240 m n.p.m. jest podwyższony względem terenu o 25 cm.

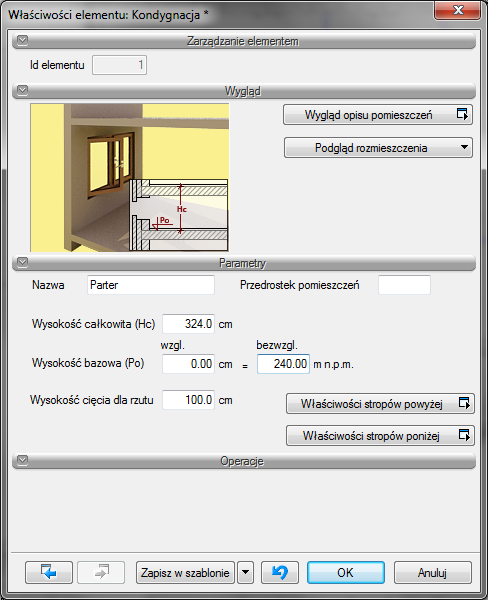

Dla kondygnacji bazowej wprowadzamy dane, gdzie 0.00 budynku (parteru) jest równe 240 m n.p.m. Dla trenu projektowanego natomiast, dla punktów wysokościowych podajemy, że są one na wysokości 239.75 m n.p.m., czyli 25 cm niżej.
