Rzut
Program ArCADia przedstawia projekt w widokach budynku lub
budynków: rzutach, przekrojach, elewacjach. Na widoku rzutu mogą być wyświetlane
wszystkie istniejące budynki i kondygnacje lub tylko wybrane elementy.
Dodawanie rzutu:
Program ArCADia:
• Menadżer projektu⇒
⇒ Wstaw
rzut
•
Wstążka Widok⇒ grupa logiczna Pokaż/Ukryj⇒
Wstaw
rzut
Program AutoCAD lub ArCADia-INTELLICAD:
• Menadżer projektu⇒ ⇒ Wstaw
rzut
• Pasek
narzędzi⇒
Wstaw rzut
UWAGA: Kolejny (nowy) widok rzutu można wstawić mając aktywny wyłącznie widok rzutu. Na pozostałych widokach: przekrojach, widoku 3D, aksonometrii itd. nowe widoki nie zostaną wstawione, zostanie natomiast wyświetlona informacja o konieczności przełączenia się na widok rzutu.

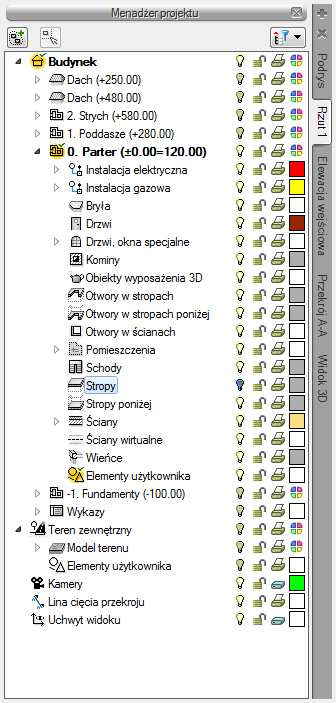

Przełączanie i zarządzanie widokiem rzutu odbywa się w Menadżerze projektu.
Dla rzutu może być aktywny wyłącznie jeden budynek i jedna
kondygnacja. Reszta jest jedynie podrysem, który może być widoczny lub wyłączony
ikoną
. Oznacza to,
że wprowadzanie i edycja odbywa się wyłącznie na kondygnacji oznaczonej ikoną
Aktywnej kondygnacji. Przełączanie aktywności
odbywa się poprzez dwukrotne kliknięcie na daną kondygnację.
Rzut jest podzielony na budynki, budynki są podzielona na kondygnacje, a kondygnacje na grupy elementów: instalacje branżowe, ściany, drzwi i nadproża, stropy itp. To, co jest wyświetlane na widoku rzutu, zależy od zaznaczenia elementów w Menadżerze projektu.
Istnieje możliwość zadania dowolnej ilości rzutów i zdefiniowania dla każdego z nich innych elementów wyświetlanych. Przełączanie się pomiędzy widokami następuje poprzez kliknięcie na zakładkę (nazwę) danego widoku umieszczoną po prawej lub lewej stronie okna Menadżera projektu. Ilość widoków wprowadzonych w jednym projekcie jest ograniczona wyłącznie możliwościami komputera.
Aby dodać widok rzutu:
Wprowadzamy widok po wybraniu ikony Wstaw rzut () i wskazaniu jego położenia. Przed lub po
wprowadzeniem rzutu można ustawić jego właściwości po kliknięciu prawym
klawiszem myszy na zakładce danego widoku i z menu kontekstowego wybrania Właściwości widoku.
W powyższym oknie można nadać nazwę, Sposób odświeżania i Jednostki rysowania. Dodatkowo wybrany widok można Przekształcić w rysunek, który od tej pory będzie złożony wyłącznie z linii. Umożliwi to np. dopracować szczegóły przekrojów czy detali.
UWAGA: Przy dużym projekcie, składającym się z kilku widoków, może zajść potrzeba zdefiniowania Sposobu odświeżania jako Ręczny. Znacznie przyspieszy to pracę nad projektem, gdyż element wprowadzony w jednym widoku nie będzie musiał być jeszcze przedstawiony na pozostałych. Każdorazowe odwzorowanie wszystkich wprowadzonych opcji na więcej niż jednym widoku znacznie wydłuża proces rysowania.
Przykład: WPROWADZANIE RZUTÓW
