Widok 3D

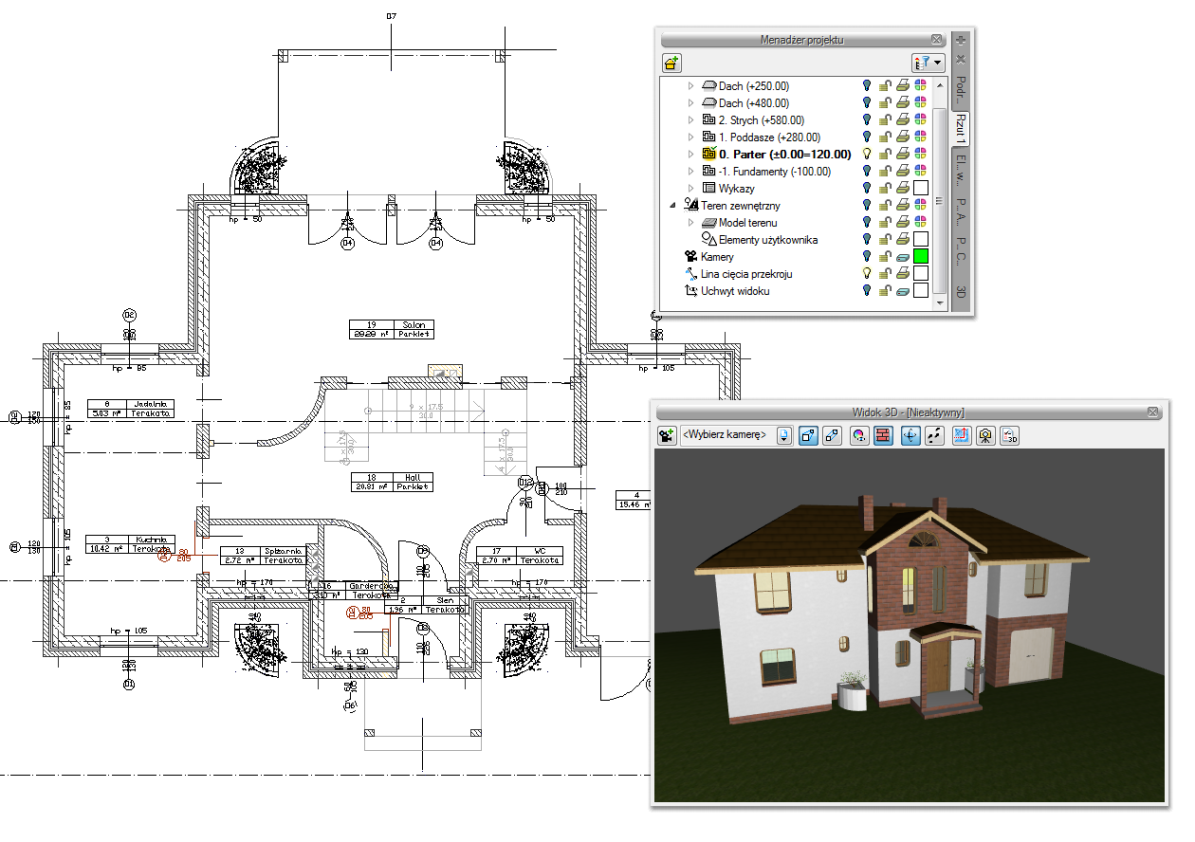

Projekty programu ArCADia są projektami trójwymiarowymi Wszystkie wprowadzane elementy posiadają zarówno informacje o wielkościach na rzucie poziomym, jaki i widoku pionowym. Bryłę budynku można zobaczyć w Widoku 3D i na przekroju.
UWAGA: Od wersji 5.0 ArCADia-ARCHITEKTURA ma zmienioną obsługę widoku 3D. Oznacza to, że widok 3D ma teraz odrębne drzewo projektu i dla włączenia/wyłączenia elementów z podglądu należy w Menadżerze projektu najpierw zmienić widok na Widok 3D, a później wybierać widoczność elementów.

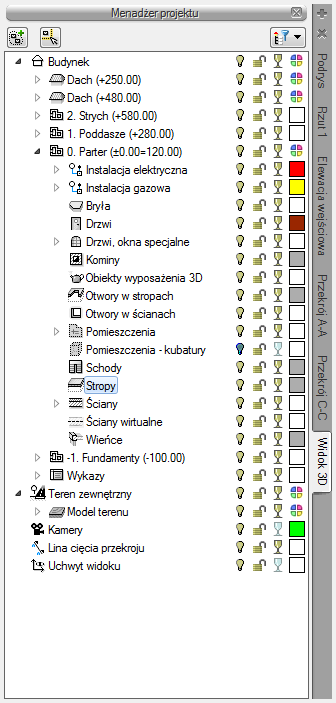

Drzewo Widoku 3D różni
się od pozostałych widoków tym, że nie można na drzewie widoku zdefiniować
drukowania elementów, ponieważ drukowany może być wyłącznie zapisany obraz
Zamiast drukowania w drzewie widoku jest możliwość przeszklenia elementu
.
Wywołanie:
Program ArCADia:
•
Wstążka Widok⇒ grupa logiczna Pokaż/ukryj⇒
Pokaż/Ukryj podgląd 3d
• Pasek
stanu⇒
Pokaż/Ukryj podgląd 3D
Program AutoCAD lub ArCADia-INTELLICAD:
•
Pasek narzędzi⇒
Pokaż/Ukryj podgląd 3D

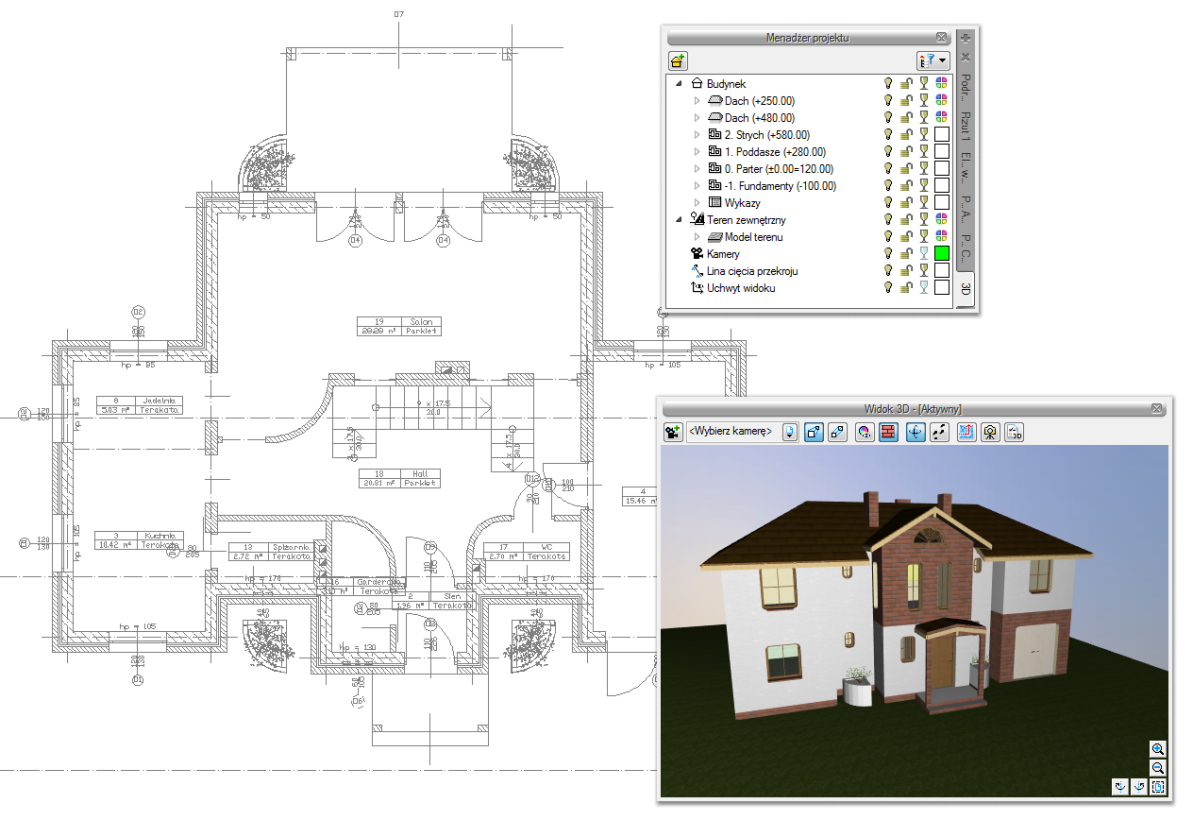

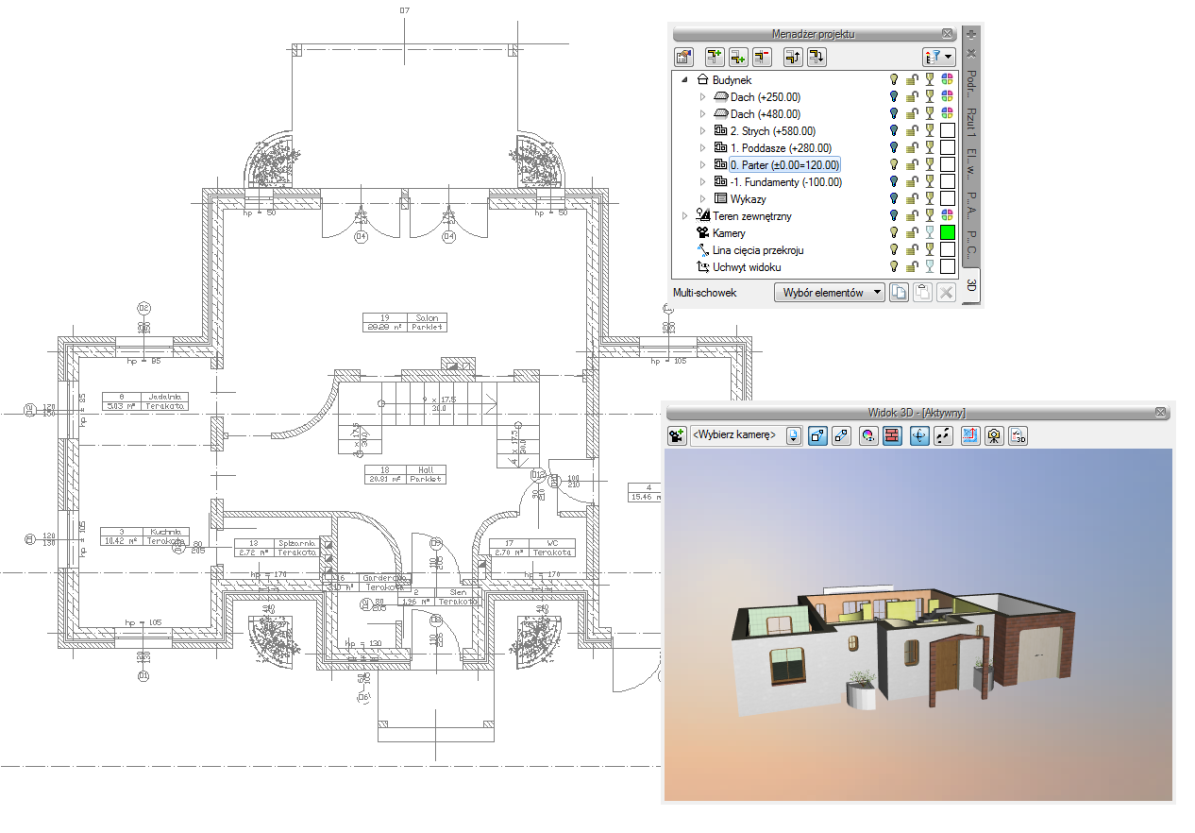

Widok 3D jest obsługiwany analogicznie do widoku rzutu poprzez Menadżera projektu w swoim oddzielnym drzewie Widoku. Od wersji 5.0 modułu branżowego ArCADia-ARCHITEKTURA okno widoku 3D ma oddzielne drzewo projektu, co oznacza, że dla wybrania elementów widocznych/niewidocznych najpierw należy się przełączyć na drzewo Widoku 3D, wówczas to, co jest zaznaczone w aktualnym widoku na drzewie projektu jest wyświetlane na podglądzie to, co jest wyłączone, nie jest wyświetlane.
Lekko zmienione okno Widoku
3D opcję kasowania elementów (
Usuń
zaznaczony element) ma przeniesioną na pasek akcji, który się pokazuje po
zaznaczeniu elementu. Tylko z niego można skasować zaznaczony element.

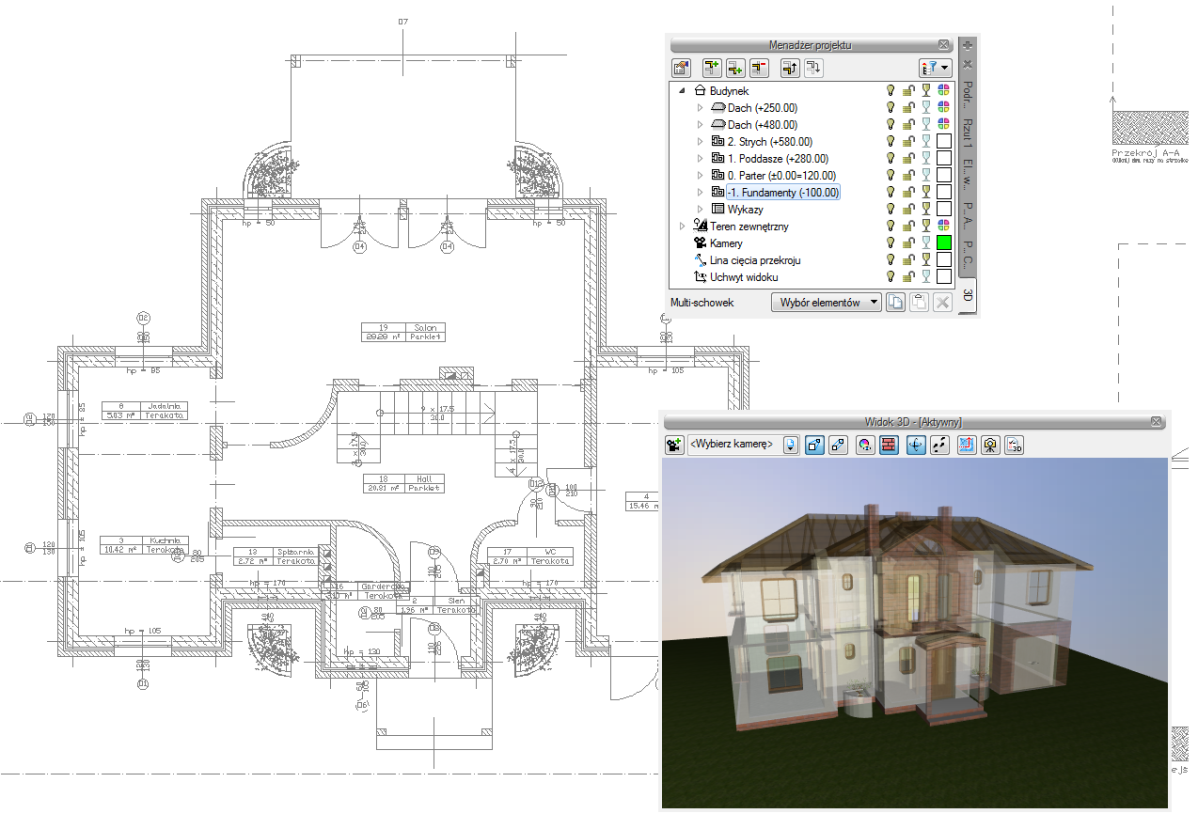

Przeszklenie bryły także zostało zmienione i teraz można przeszklić poszczególne
elementy kondygnacji, kondygnacje lub budynek zaznaczając odpowiednio ikony na drzewie projektu.
Opcje i nawigacja podglądu 3D
