Zestaw lokalnych punktów przyłączenia

Obiekt Zestaw lokalnych punktów przyłączenia wstawiany jest na modelu po wybraniu ikony:



Program ArCADia: Wstążka Woda⇒Grupa logiczna Instalacje Wodociągowe  ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Wodociągowe  ⇒

    lub napisz iwtr_wcps

Uaktywnia się okno wstawienia obiektu.



Jest to obiekt stanowiący wirtualny punkt, od którego rozpoczynamy projekt instalacji wodociągowej złożonej z kilku rurociągów o różnych funkcjach.

Okno wstawienia umożliwia dobranie właściwej pozycji wstawienia zestawu punktów przyłączenia pod względem geometrycznym.

Okno umożliwia także (jak opisano w punkcie 5.1) korzystanie z bibliotek programu lub z bibliotek globalnych. Z listy rozwijalnej danej biblioteki użytkownik może dokonać wyboru przykładowego rodzaju punktu przyłączenia i zastosować w projekcie.

Przy aktywnym oknie wstawienia zestawu lokalnych punktów przyłączenia na polu rysunkowym modelu (rzutu) pojawia się jego symbol. Kliknięcie w wybrane miejsce w obszarze rysunku wstawia obiekt.

Poprzez wybór przycisku  w oknie wstawienia lub „dwuklik” na wstawionym elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

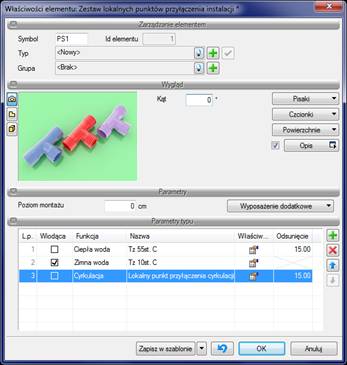

Rys. 39         Okno definiowania parametrów projektowanego zestawu ’Lokalnych punktów przyłączenia’

Grupa kontrolek – Parametry

Ustawienie parametrów montażowych i technologicznych zestawu punktów przyłączenia.

Poziom montażu – jak w punkcie 6.1.

Grupa kontrolek – Parametry typu

W grupie tej użytkownik ustawia parametry charakteryzujące (specyfikujące) zestaw punktów przyłączenia dla każdego składnika (rurociągu) osobno.

Dostęp do ww. ustawień uzyskujemy poprzez wskazanie ikony  w grupie Parametry typu przyporządkowane poszczególnym składnikom zestawu punktów przyłączenia.

Znakiem  użytkownik ma możliwość dodania odpowiedniej pozycji z listy rozwijalnej.

Znak  usuwa zaznaczoną pozycję.

Strzałki   zmieniają kolejność położenia zaznaczonego elementu na liście składników.

„Wiodąca” to uchwyt wstawienia obiektu, a „Odsunięcie” zadajemy w celu lokalizacji poszczególnych składników zestawu od „Wiodącej”.

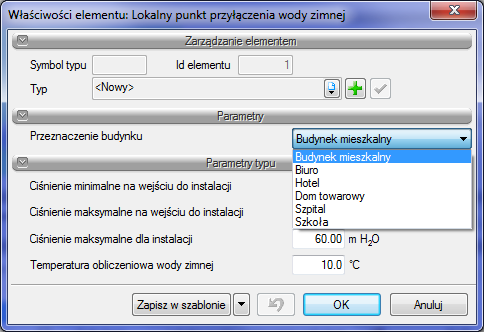

Rys. 40         Okno definiowania parametrów ‘Punktu przyłączenia’



Ciśnienie minimalne na wejściu do instalacji – podawane przez użytkownika.

Ciśnienie maksymalne na wejściu do instalacji – j. w.

Ciśnienie maksymalne w instalacji – j. w.

Temperatura obliczeniowa dla wody zimnej – wykorzystywana w obliczeniach na dalszym etapie projektu.

Opis dodatkowy –jak w punkcie 6.2.33.
