Definiowanie parametrów i typów w oknie właściwości obiektu.

Grupa kontrolek – Parametry

Zestaw kontrolek wspólny dla wszystkich obiektów. Umożliwia ustawienie parametrów montażowych definiujących lokalizację obiektu i wyposażenie dodatkowe.

Niektóre obiekty posiadają w tej grupie dodatkowe pole z danymi dotyczące tylko danego rodzaju obiektu (np. nastawa w zaworze równoważącym lub dopuszczalny spadek ciśnienia w zaworze regulacyjnym).



Poziom montażu – użytkownik zadaje poziom montażu punktu charakterystycznego (np. oś, dno itp.) obiektu względem poziomu aktywnej kondygnacji.



Wyposażenie dodatkowe – dla większości obiektów dostępny jest przycisk otwierający tabelę umożliwiającą wprowadzenie dodatkowego wyposażenia, którego elementy powinny znaleźć się
w zestawieniach materiałów.

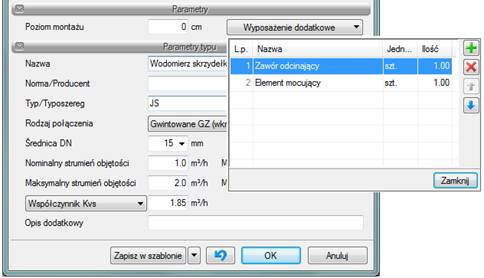

Rys. 33         Okno wyposażenia dodatkowego

Znakiem  użytkownik ma możliwość dodania odpowiedniej pozycji z listy rozwijalnej. Jednocześnie w komórkę tabeli można wprowadzić własny wpis korygując jednostkę i ilość.

Znak  usuwa zaznaczoną pozycję. Strzałki   zmieniają kolejność położenia zaznaczonego elementu.

Grupa kontrolek – Parametry typu

Zestaw kontrolek indywidualny dla każdego z obiektów. Umożliwia ustawienie parametrów specyfikujących dany obiekt np. parametry techniczne, geometryczne (średnica, materiał, rodzaj połączenia, producent itp.).

Pole wspólne dla każdego obiektu:

Opis dodatkowy – użytkownik wpisuje dodatkowe dane specyfikujące obiekt i, przy zaznaczeniu
w składnikach zestawienia, przenoszące się do zestawienia materiałów.



Grupa przycisków zatwierdzających (zapisu/rezygnacji)



Rys. 34         Przyciski zapisu/rezygnacji

Zapisz w szablonie – umożliwia zapisanie domyślnego dla danego szablonu danego rodzaju obiektu,

  - przycisk umożliwiający przywrócenie ustawień początkowych w typie,

OK – zatwierdzenie i wprowadzenie zmian,

Anuluj – rezygnacja ze zmian i powrót do poprzedniego okna.
