Dodawanie elementów do biblioteki typów.
Do programu dla większości obiektów dołączono przykładowe biblioteki elementów stworzone na bazie katalogów producentów.
Nie są to zestawy zamknięte i pozwalają na dodanie swoich np. najczęściej używanych.
Program posiada Bibliotekę globalna i biblioteka projektu.5.7 w Edytorze biblioteki typów
Jeśli obiekt występuje w bibliotece projektu, to jest dostępny z okna każdego elementu i jest dostępny do doborów.
Podgląd zawartości biblioteki można uzyskać za pomocą przycisku:
- biblioteka dokumentu (bieżącego
rysunku)
Dodawanie w do biblioteki odbywa się przez zdefiniowanie pól w grupie przycisków Parametry typu
Rys. 35 Dodawanie elementów do biblioteki

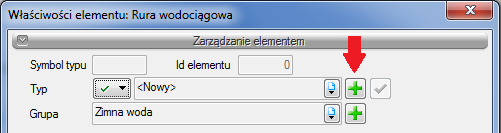

Następnie korzystając z przycisku
otwieramy okno dodawania
elementów oraz wpisujemy Nazwy pod jaką użytkownik zapisze obiekt o
wyspecyfikowanych przez siebie parametrach.
Po zmianie jakiegokolwiek parametru w polach Parametru typu - w polu Typ (w grupie kontrolek Zarządzanie elementem) pojawi się zapis: <Nowy na bazie...> i pod taką nazwą funkcjonuje, dopóki nie zapiszemy elementu pod własną nazwą w którejkolwiek bibliotece.

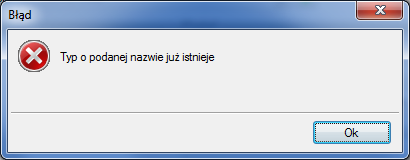

Jeżeli będzie chciał dodać plik do biblioteki projektu o nazwie takiej jak już istniejący wystąpi komunikat:
Należy wówczas zmienić nazwę nowo wprowadzanego typu.
Drzewo
typów.
