Punkt przyłączenia instalacji (pojedynczy)

Obiekt Punkt przyłączenia instalacji wstawiany jest na modelu po wybraniu ikony:

Program ArCADia: Wstążka Woda⇒Grupa logiczna Instalacje Wodociągowe  ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Wodociągowe  ⇒

    lub napisz iwtr_wcp

Uaktywnia się okno wstawienia obiektu.



Punkt przyłączenia instalacji to obiekt stanowiący wirtualny punkt, od którego rozpoczynamy projekt instalacji wodociągowej.



Okno umożliwia także korzystanie z bibliotek programu lub z bibliotek globalnych. Z listy rozwijalnej danej biblioteki użytkownik może dokonać wyboru przykładowego rodzaju punktu przyłączenia
i zastosować w projekcie.

Przy aktywnym oknie wstawienia punktu przyłączenia na polu rysunkowym modelu (rzutu) pojawia się jego symbol. Kliknięcie w wybrane miejsce w obszarze rysunku wstawia obiekt.

Poprzez wybór przycisku  lub „dwuklik” na wstawionym elemencie uaktywnia się okno właściwości.

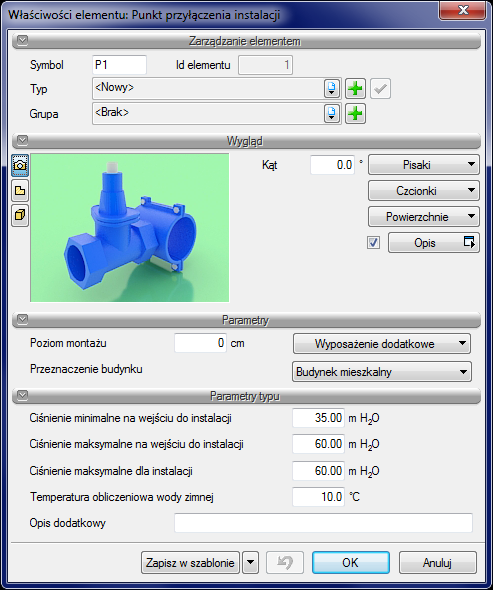

Rys. 38         Okno właściwości ‘Punktu przyłączenia’ instalacji

W oknie właściwości obiektu ‘Punkt przyłączenia’ ustawia się wygląd odzwierciedlający go na rzucie oraz parametry montażowe i techniczne konieczne do wykonania obliczeń w dalszej części projektu.



Grupa kontrolek – Parametry

Poziom montażu – jak w punkcie 1.2.3.

Typ obliczeń (wielkość przepływu) jak dla obiektów – wybiera jaki typ obliczeń (zależny od funkcji instalacji lub obiektu budowlanego) będzie wykonywany na dalszym etapie projektu.



Grupa kontrolek – Parametry typu

Ciśnienie minimalne na wejściu do instalacji – podawane przez użytkownika.

Ciśnienie maksymalne na wejściu do instalacji – j. w.

Ciśnienie maksymalne w instalacji – j. w.

Temperatura obliczeniowa dla wody zimnej – wykorzystywana w obliczeniach na dalszym etapie projektu.

Opis dodatkowy – jak w punkcie 6.2.33.
