Podgrzewacze lokalne



Obiekt Podgrzewacz wstawiany jest na modelu po wybraniu ikony:

Program ArCADia: Wstążka Woda⇒Grupa logiczna Instalacje Wodociągowe  ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Wodociągowe  ⇒

lub napisz iwtr_wh

Poprzez wybór przycisku  w oknie wstawienia (które uaktualnia się najpierw) lub „dwuklik” na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

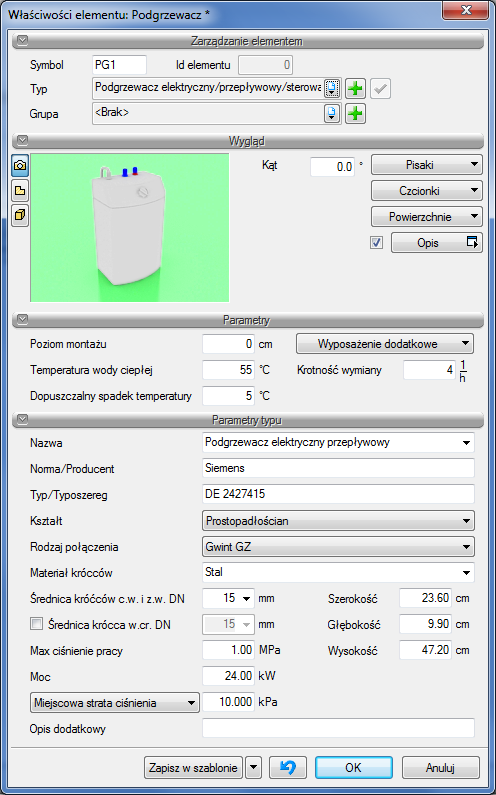

Rys. 64         Okno właściwości obiektu ‘Podgrzewacz’

Grupa kontrolek Parametry:

Temperatura wody ciepłej – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.

Dopuszczalny spadek temperatury – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.

Krotność wymiany – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.



Grupa kontrolek Parametry typu:

Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu, domyślnie zdefiniowane 4 typy podgrzewaczy: na paliwo stałe, na paliwo płynne, gazowy, elektryczny.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców - przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Kształt – wybierany przez użytkownika z rozwijalnego okna spośród 3-ech dostępnych: prostopadłościan, walec poziomy, walec pionowy.

Średnica króćca wody ciepłej i zimnej DN – wpisywana przez użytkownika.

Średnica króćca wody cyrkulacyjnej DN – wpisywana przez użytkownika (jeśli jest zaznaczona taka opcja w polu obok).

Szerokość/Głębokość/Wysokość – wielkości dotyczące wymiarów wpisywane przez użytkownika w podanych obok pola jednostkach.

Maksymalne ciśnienie pracy –  wielkość przejmowana z bibliotek typów jeśli została zamieszczona lub wpisywana przez użytkownika w podanych obok pola jednostkach.

Moc – wielkość przejmowana z bibliotek typów jeśli została zamieszczona lub wpisywana przez użytkownika w podanych obok pola jednostkach.

Współczynnik Kvs lub opcjonalnie

Miejscowa strata ciśnienia – wielkości przejmowane z bibliotek typów jeśli zostały zamieszczone lub wpisywane przez użytkownika w podanych obok pola jednostkach.

Opis dodatkowy – jak w punkcie 6.2.33.
