Urządzenie do przygotowania c.w.u.
Obiekt Urządzenie do przygotowania c.w.u. wstawiany jest na modelu po wybraniu ikony:
Program ArCADia: Wstążka Woda⇒Grupa
logiczna Instalacje Wodociągowe ⇒
Program AutoCAD lub ArCADia-INTELLICAD: Pasek
narzędzi Instalacje Wodociągowe ⇒
lub napisz iwtr_wi
Poprzez wybór przycisku
w oknie
wstawienia (które uaktualnia się najpierw) lub „dwuklik” na wstawionym już
elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

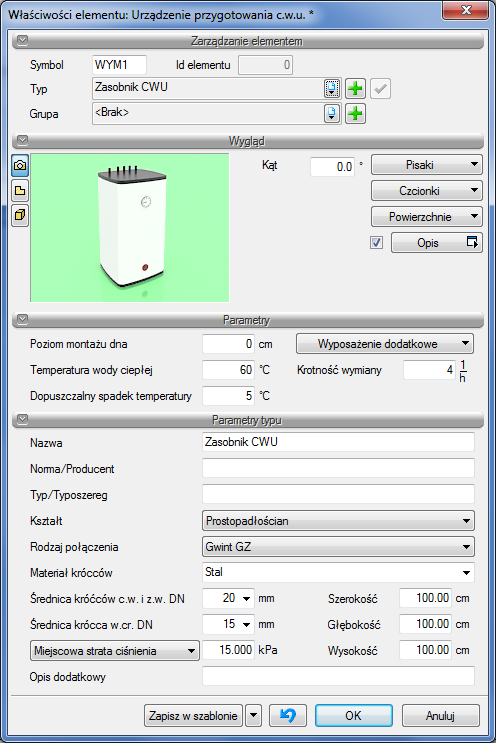

Rys. 63 Okno właściwości obiektu ‘Urządzenie do przygotowania c.w.u.’
Grupa kontrolek Parametry:
Temperatura wody ciepłej – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.
Dopuszczalny spadek temperatury – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.
Krotność wymiany – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.
Grupa kontrolek Parametry typu:
Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Materiał króćców - przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Kształt – wybierany przez użytkownika z rozwijalnego okna spośród 3-ech dostępnych: prostopadłościan, walec poziomy, walec pionowy.
Średnica króćca wody ciepłej i zimnej DN – wpisywana przez użytkownika.
Średnica króćca wody cyrkulacyjnej DN – wpisywana przez użytkownika.
Szerokość/Głębokość/Wysokość – wielkości dotyczące wymiarów wpisywane przez użytkownika w podanych obok pola jednostkach.
Współczynnik Kvs lub opcjonalnie
Miejscowa strata ciśnienia – wielkości przejmowane z bibliotek typów jeśli zostały zamieszczone lub wpisywane przez użytkownika w podanych obok pola jednostkach.
Opis dodatkowy – jak w punkcie 6.2.33.
