Centralny mieszacz wody



Obiekt Centralny mieszacz wody wstawiany jest na modelu po wybraniu ikony:

Program ArCADia: Wstążka Woda⇒Grupa logiczna Instalacje Wodociągowe  ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Wodociągowe  ⇒

lub napisz iwtr_tmv

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawienia (które uaktualnia się najpierw) lub „dwuklik” na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

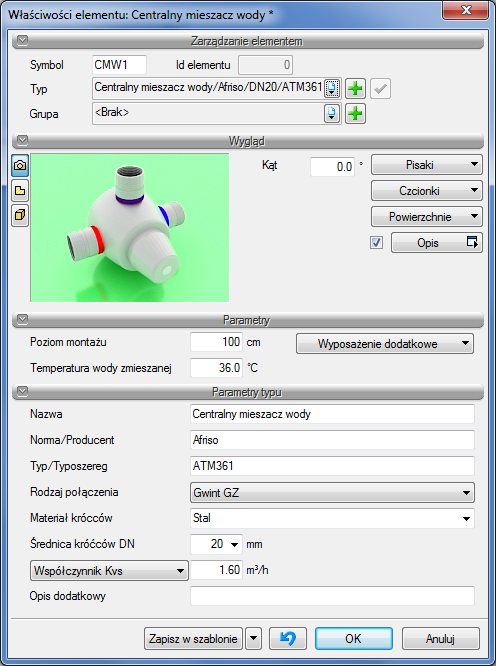

Rys. 65         Okno właściwości obiektu ‘Centralny mieszacz wody’

Grupa kontrolek Parametry:

Temperatura wody zmieszanej – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.



Grupa kontrolek Parametry typu:

Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców - przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica króćców DN –  przejmowana z bibliotek typów jeśli została zamieszczone lub wpisywana przez użytkownika.

Współczynnik Kvs lub opcjonalnie

Współczynnik zeta lub

Miejscowa strata ciśnienia – wielkości przejmowane z bibliotek typów jeśli zostały zamieszczone lub wpisywane przez użytkownika w podanych obok pola jednostkach.

Opis dodatkowy – jak w punkcie 6.2.3.

￿
