Edycja i ustawienia elementów aksonometrii

Na aksonometrii możliwa jest modyfikacja wstawionych elementów. Po kliknięciu na rurociąg użytkownik ma dostępne okno modyfikacji rury.

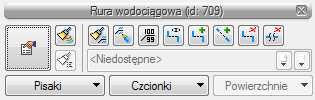

Rys. 105. Okno modyfikacji rury wodociągowej na widoku aksonometrii

Rys. 106. Ikony z okna akcji

Możliwości modyfikacji zależą od tego:

– jak rurociąg jest położony,

– czy jest pionowy, czy poziomy,

– czy posiada już rozsunięcie, czy go nie posiada.

Zawartość okien modyfikacji może różnić się w zależności od zaznaczonego rurociągu i ilości zaznaczonych rurociągów. Na Rys. 107 znajdują się wszystkie mogące wystąpić na oknie modyfikacji ikony.

Ikona Malarz czcionek i pisaków  służy do „malowania” przenoszenia ustawień czcionek i pisaków
z obiektu na inny obiekt bez konieczności ręcznej zmiany ustawień.



Ikona Malarz opisów  służy do „malowania” przenoszenia ustawień opisów z obiektu na inny obiekt bez konieczności ręcznej zmiany ustawień. Wówczas użytkownik może wybrać, jakie parametry opisu mają być przenoszone. Służy do tego okno malarza opisów, w którym należy zaznaczyć checkbox przy odpowiednim parametrze:

Widoczność – włączony bądź wyłączony opis,

Odnośnik – włączony lub wyłączony odnośnik opisu,

Kierunek – ustawienie poziome lub pionowe odnośnika,

Odsunięcie od obiektu – odległość i miejsce ułożenia opisu względem obiektu,

Zawartość – ustawienie zawartości opisu z konfiguratora opisu.

Rys. 107. Okno Malarza opisów

Ikona Edytuj opis  służy do edycji opisu i jego modyfikacji. Po wciśnięciu danej ikony użytkownik może w oknie modyfikacji ustalić, czy opis ma być widoczny i czy ma mieć odnośnik.

Ikona Ustaw opis na odnośniku  służy do wstawiania opisu na odnośniku. Po wciśnięciu ikony funkcja ta jest dostępna dla danego elementu oraz bez przerywania polecenia można zaznaczyć kolejny i ustawić opis. W ten sposób można ustawić opis na każdym rurociągu w trakcie jednego polecenia. Po wybraniu elementu należy kliknąć na rurociąg w miejscu, w którym ma być przymocowany odnośnik, a następnie wskazać miejsce odsunięcia opisu od elementu.

Ikona Włącz/Wyłącz przejścia przez dachy  służy do wyłączania lub włączania symboli przejść przez dachy dla danego rurociągu bądź kilku zaznaczonych rurociągów.

Ikona Włącz/Wyłącz przejścia przez stropy  służy do wyłączania lub włączania symboli przejść przez stropy dla danego rurociągu bądź kilku zaznaczonych rurociągów.

Ikona Włącz/Wyłącz przejścia przez ściany  służy do wyłączania lub włączania symboli przejść przez ściany dla danego rurociągu bądź kilku zaznaczonych rurociągów.

Ikona Włącz/Wyłącz oznaczenie rozsunięć  służy do włączania bądź wyłączania linii i symboli odsunięć dla danej rury.

Ikona Rozsuń  służy do wprowadzania rozsunięć instalacji w celu uczytelnienia rysunku aksonometrii. Po wciśnięciu ikony należy najechać kursorem na wybrany rurociąg. Wówczas wyświetli się znacznik, którym wskazujemy punkt, gdzie rozpocznie się rozsunięcie. Następnie wskazać należy położenie odsuwanego odcinka.

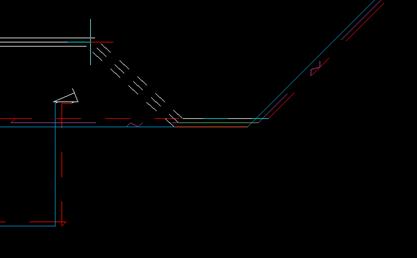

Rys. 108. Rozsunięcie

Rys. 109. Znacznik modyfikacji

Ikona Rozsuń równolegle  służy do wprowadzania rozsunięć instalacji równolegle do rozsuwanego rurociągu w celu uczytelnienia rysunku aksonometrii. Po wciśnięciu ikony należy najechać kursorem na wybrany rurociąg. Wówczas wyświetli się znacznik, którym wskazujemy punkt, gdzie rozpocznie się rozsunięcie. Następnie wskazać należy położenie odsuwanego odcinka na przedłużeniu równoległym dzielonego odcinka.

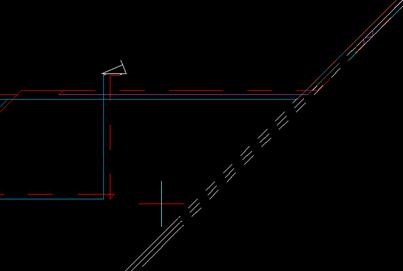

Rys. 110. Rozsunięcie równoległe

Ikona Usuń rozsunięcie  służy użytkownikowi do usunięcia wprowadzonego poprzednio na rurociąg rozsunięcia.

Ikona Skróć pozornie  służy do wprowadzenia pozornego skrócenia rurociągu lub kilku rurociągów na widoku aksonometrii. Po wyborze tej ikony użytkownik ma możliwość za pomocą znacznika modyfikacji wybrać punkt początkowy i końcowy skrócenia. Zamiast odcinka znajdującego się pomiędzy tymi punktami pojawi się symbol pozornego skrócenia. Najczęstsze zastosowanie pozornego skrócenia to pozorne wycięcie na widoku aksonometrii części odcinka rurociągu, który nie posiada armatury ani odejść na dłuższym odcinku.

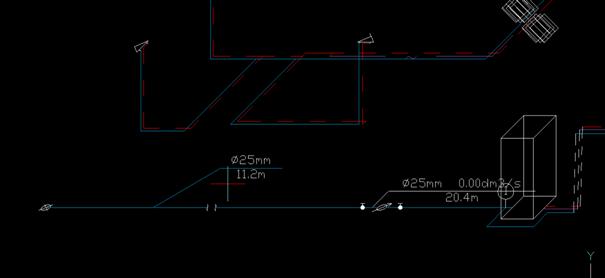

Rys. 111. Widok części instalacji przed skróceniem

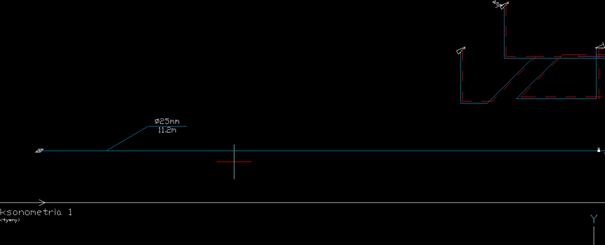

Rys. 112. Widok części instalacji po skróceniu

Ikona Usuń skrócenie  służy do usunięcia skrócenia wcześniej wprowadzonego na rurociąg lub na kilka rurociągów.

Ikona Dodaj opis na drabince  służy do wstawiania opisu wspólnego dla kilku równoległych rurociągów, np. wody zimnej, wody ciepłej i cyrkulacji (rys. 45).

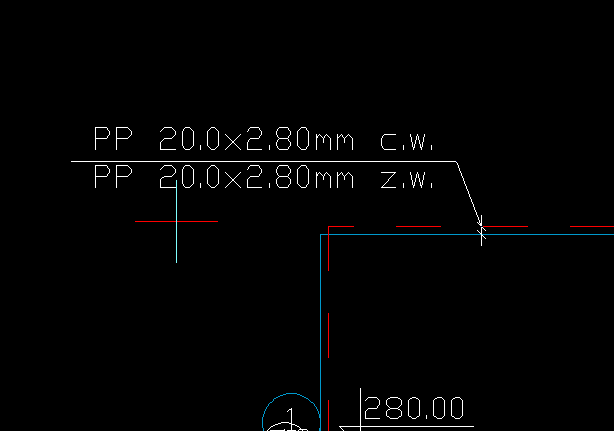

Rys. 113. Opis na drabince na aksonometrii
