Opcje widoku

Rys. 114. Okno wstawiania widoku aksonometrii

Poprzez wybór przycisku  w oknie wstawiania lub dwuklik na uchwycie widoku aksonometrii wywołujemy okno właściwości widoku. W przypadku aksonometrii będzie to okno właściwości widoku aksonometrii.

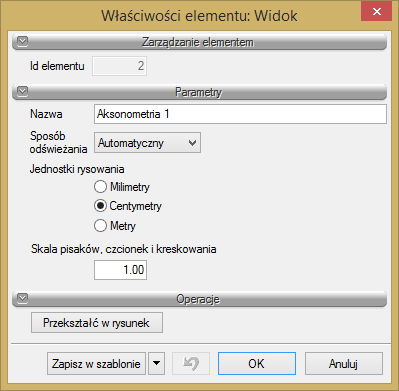

Rys. 115. Okno właściwości widoku aksonometrii

Grupa kontrolek Parametry



Nazwa – użytkownik może w tym miejscu nadać nazwę danemu widokowi aksonometrii. Jest ona wyświetlana w Menadżerze projektu oraz przy uchwycie widoku.

Sposób odświeżania ­– użytkownik może ustawić sposób odświeżania widoku automatyczny, czyli niewymagający ingerencji użytkownika, i ręczny.

Jednostki rysowania­ – użytkownik ma możliwość wyboru jednostek rysowania przez zaznaczenie odpowiedniej jednostki (milimetry, centymetry lub metry).

Skala pisaków, czcionek i kreskowania ­– użytkownik może dostosować skalę pisaków, czcionek
i kreskowania do swoich potrzeb, nie zmieniając skali obiektów.



Rys. 116. Okno modyfikacji widoku aksonometrii

W oknie modyfikacji widoku aksonometrii są dostępne funkcje:

Ikona  – służy do ręcznego odświeżania widoku aksonometrii.

Ikona  – po wciśnięciu tej ikony użytkownik może zmienić ułożenie uchwytu widoku względem widoku aksonometrii.

Ikona  – służy do usuwania widoku aksonometrii.
