Wstawianie aksonometrii

Całości instalacji

Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz

•      iwtr_axva.

Gałęzi instalacji

Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz

•      iwtr_axvb.



Jeżeli użytkownik chce zmienić własności konkretnej aksonometrii, może kliknąć na ramkę aksonometrii. Wówczas dostępne będzie okno modyfikacji aksonometrii.



Rys. 101. Okno modyfikacji aksonometrii

Poprzez wybór przycisku Opis: własności.bmp w oknie modyfikacji lub dwuklik na wstawionym elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

Rys. 102. Okno właściwości elementu Aksonometria

Grupa kontrolek Parametry

Rodzaj aksonometrii – w rozwijalnej liście użytkownik ma do wyboru cztery rodzaje aksonometrii. Poza typowymi, jak Izometria, Aksonometria kawalerska i Dimetria kawalerska, dostępna jest także Aksonometria instalacyjna. Ta ostatnia zachowuje na widoku aksonometrycznym długości z rzutu
i jest zalecana przy rysowaniu widoku całej instalacji, a nie gałęzi instalacji oraz dla instalacji prowadzonej rurociągami równoległymi bez spadku.

Oznaczenia odsunięć ­– użytkownik ma do wyboru na liście dwie możliwości wstawiania odsunięć na aksonometrii. Mogą być to linie odniesień lub symbole odniesień oraz checkbox Aktualizuj wszystkie. Po zaznaczeniu tego checkboksa wszystkie odsunięcia wprowadzone na aksonometrii zmienią oznaczenia odniesień i kolejne wprowadzone będą już z tymi wybranymi z listy.

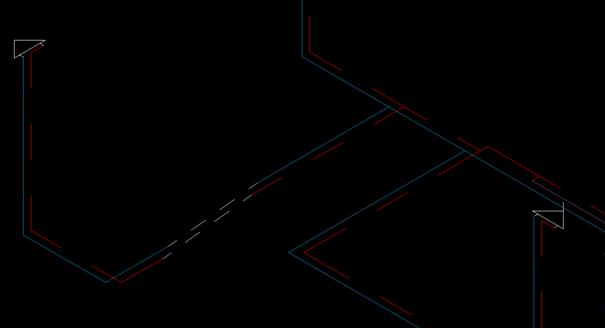

Rys. 103. Przykład odsunięcia z liniami jako odniesienie

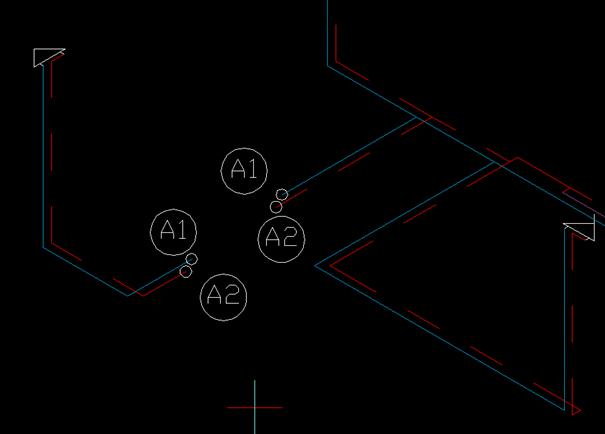

Rys. 104. Przykład odsunięcia z symbolami jako odniesienie

Wszystkie oznaczenia odniesień można zmienić lub wyłączyć z okna modyfikacji aksonometrii rury wodociągowej dla każdej rury oddzielnie.

Poza właściwościami w oknie modyfikacji aksonometrii (rys. 78) są możliwe inne modyfikacje już narysowanych na aksonometrii elementów.

Użytkownik może kliknąć na ikonę w oknie modyfikacji aksonometrii na ikonę  Włącz/Wyłącz oznaczenia odsunięć i włączyć lub wyłączyć wszystkie oznaczenia dla całej aksonometrii.

Użytkownik może kliknąć na ikonę w oknie modyfikacji aksonometrii na ikonę  Włącz/Wyłącz przejścia przez ściany i włączyć lub wyłączyć wszystkie symbole przejść przez ściany na aksonometrii.

Użytkownik może kliknąć na ikonę w oknie modyfikacji aksonometrii na ikonę  Włącz/Wyłącz przejścia przez stropy i włączyć lub wyłączyć wszystkie symbole przejść przez stropy na aksonometrii.

Użytkownik może kliknąć na ikonę w oknie modyfikacji aksonometrii na ikonę  Włącz/Wyłącz przejścia przez dachy i włączyć lub wyłączyć wszystkie symbole przejść przez dachy na aksonometrii.

Użytkownik może kliknąć na ikonę w oknie modyfikacji aksonometrii na ikonę  Włącz/Wyłącz przejścia przez dachy i włączyć lub wyłączyć wszystkie symbole przejść przez dachy na aksonometrii.



￿
