Kocioł

Aby wstawić do modelu obiekt Kocioł, wybierz ikonę:



Program ArCADia:

•      Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒

lub napisz



•      ih_boil.

Uaktywnia się okno wstawiania obiektu.



Okno umożliwia także korzystanie z Bibliotek projektu lub z Biblioteki globalnych. Z listy rozwijalnej danej biblioteki użytkownik może dokonać wyboru typu kotła grzewczego i zastosować w projekcie.



Przy aktywnym oknie wstawiania kotła na polu rysunkowym modelu (rzutu) pojawia się jego symbol. Kliknięcie w wybrane miejsce w obszarze rysunku wstawia obiekt.

Poprzez wybór przycisku Opis: własności.bmp lub dwuklik na wstawionym elemencie uaktywnia się okno właściwości.

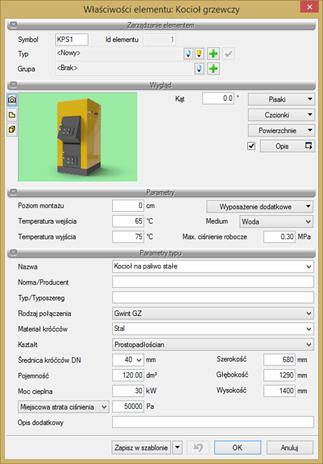

Rys. 48.         Okno właściwości elementu Kocioł grzewczy

Kocioł w module instalacje grzewcze jest obiektem początkowym, tak jak Źródło ciepła.



W oknie właściwości elementu Kocioł grzewczy ustawia się wygląd odzwierciedlający go na rzucie oraz parametry montażowe i techniczne konieczne do wykonania obliczeń w dalszej części projektu.



Grupa kontrolek Parametry



Poziom montażu – jak w punkcie 7.2.3.

Temperatura wyjścia – użytkownik wstawia w polu edycyjnym temperaturę wyjścia z kotła. Będzie to temperatura obliczeniowa dla rurociągów zasilania instalacji.

Temperatura wejścia – użytkownik wstawia w polu edycyjnym temperaturę wejścia do kotła. Będzie to temperatura obliczeniowa dla rurociągów powrotu instalacji.

Wyposażenie dodatkowe – dla kotła jak na Rys. 49.

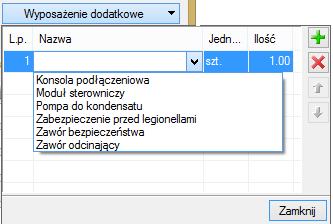

Rys. 49.         Okno wyposażenia dodatkowego dla Kotła

Medium – użytkownik wybiera, jakie medium będzie w projektowanej instalacji. Wybór z rozwijalnej listy jak na Rys. 50.



Rys. 50.         Lista mediów możliwych do zaprojektowania w instalacji

Max. ciśnienie robocze – wartość wpisuje użytkownik.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu. Zdefiniowane nazwy mają przypisane normowe symbole rysunkowe kotłów:



Rys. 51.         Widok domyślnych nazw kotłów



Moc cieplna – przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Pozostałe parametry – jak w punkcie 7.2.3.
