Źródło ciepła

Aby wstawić do modelu obiekt Źródło ciepła, wybierz ikonę:

Program ArCADia:

•      Wstążka Ogrzewanie ⇒ Grupa logiczna Instalacje Grzewcze ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒

         lub napisz



•      ih_hs.

Uaktywnia się okno wstawiania obiektu.



Okno umożliwia także korzystanie z Bibliotek projektu lub z Biblioteki globalnych. Z listy rozwijalnej danej biblioteki użytkownik może dokonać wyboru typu źródła ciepła i zastosować go w projekcie.



Przy aktywnym oknie wstawiania źródła ciepła na polu rysunkowym modelu (rzutu) pojawia się jego symbol. Kliknięcie w wybrane miejsce w obszarze rysunku wstawia obiekt.



Poprzez wybór przycisku lub dwuklik na wstawionym elemencie uaktywnia się okno właściwości.

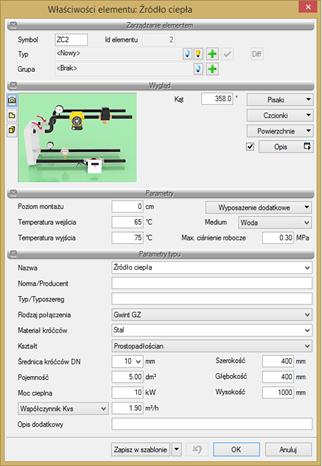

Rys. 52.         Okno definiowania parametrów projektowanego elementu Źródło ciepła

Grupa kontrolek Parametry



Wyposażenie dodatkowe – dla źródła ciepła jak na Rys. 53.

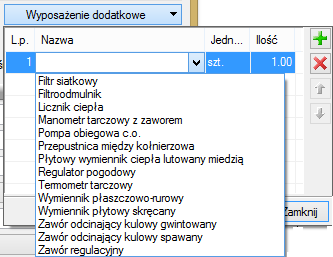

Rys. 53.         Okno wyposażenia dodatkowego dla źródła ciepła



Pozostałe parametry typu jak dla obiektu Kocioł w p. 7.3.1.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.



Rys. 54.         Widok domyślnych nazw dla źródła ciepła

Pozostałe parametry typu jak dla obiektu Kocioł w p. 7.3.1.
