Zawór odcinający

Aby wstawić na modelu obiekt Zawór gazowy, kliknij na ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•    Pasek narzędzi Instalacje Gazowe ⇒



lub napisz



•      IGAS_GV.



Pojawia się wówczas okno wstawienia obiektu (Rys. 24). Zawór wstawiany na rzut jest zawsze
z uchwytem znajdującym się w środku symbolu zaworu.



Rys. 24.       Okno wstawienia obiektu Zawór gazowy



Okno umożliwia dobranie właściwej pozycji wstawienia odbiornika:

−      ustawienie poziomu montażu zaworu – przycisk  pozwala na dopasowanie wysokości dna do istniejącego elementu (np. rurociągu). Należy podać przybliżoną wysokość, szczególnie wtedy, gdy w danym miejscu jest kilka elementów na różnych wysokościach. Można w polu edycyjnym wpisać ręcznie wysokość montażu.

−      wybranie funkcji wstawienia względem elementów już narysowanych, tj.: ustawienie wykrywania elementów, śledzenia elementów, wykrywania odcinków i śledzenia końców odcinków.

−      Użytkownik może podać przybliżoną wartość wysokości połączenia, co pozwala na zlokalizowanie najbliższego wysokościowo elementu (obiektu) i połączenie zaworu
z najbliższym wysokościowo punktem obiektu.

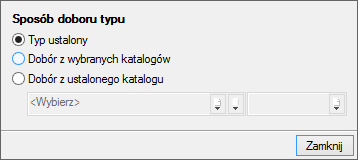

−      Ikona  oznacza pewien stan obiektu odnośnie prowadzonego doboru. Po kliknięciu na tę ikonę można odpowiednio zmienić tan stan, wybierając jedną z trzech możliwości:



•      Tryb ustalony – przy zaznaczonej tej opcji użytkownik może nadać typ dla wybranego elementu (odblokowane jest pole z biblioteką typów).

•      Dobór z wybranych katalogów – przy zaznaczonej tej opcji elementy dobierane są z katalogów wybranych w Opcjach projektu.

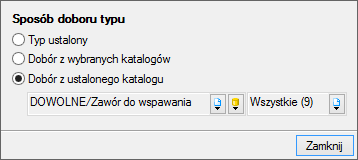

•      Dobór z ustalonego katalogu – przy zaznaczonej tej opcji odblokowane jest pole wyboru katalogu. Użytkownik może wybrać jeden z katalogów znajdujących się w bibliotece projektu i z niego dobierany będzie element, niezależnie od ustawień w Opcjach projektu.







Poprzez wybór przycisku  lub dwuklik na wstawionym elemencie pojawia się okno definiowania własności projektowanego zaworu gazowego.

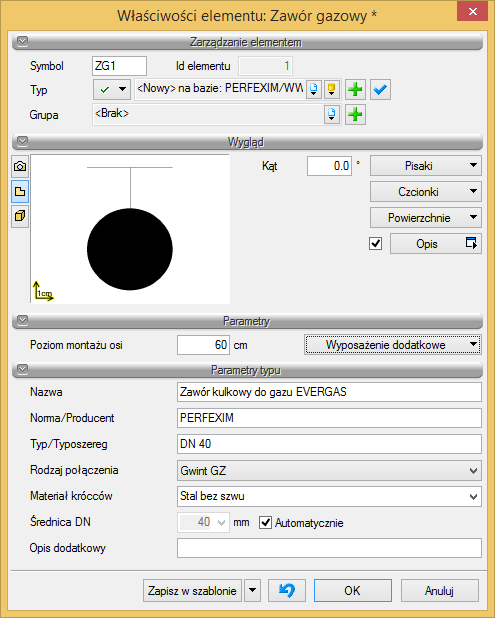

Rys. 25.       Okno własności obiektu Zawór gazowy



Grupa kontrolek Zarządzanie elementem



Typ – kontrolka, która umożliwia wprowadzanie obiektów przy wykorzystaniu biblioteki projektu. Dodatkowo zawór posiada przycisk wyboru sposobu doboru typu . Oznacza to, że istnieje możliwość automatycznego doboru zaworu przez program.



Grupa kontrolek Parametry

Poziom montażu osi – użytkownik w polu edycyjnym wpisuje poziom montażu osi zaworu.



Grupa kontrolek Parametry typu

Nazwa – przejmowana z biblioteki typów lub wprowadzana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – wybierane z listy rozwijalnej.

Materiał króćców – przejmowany z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – wybierana z edytowalnej listy rozwijalnej średnica nominalna króćca podejścia (podłączenia) urządzenia do instalacji gazowej. Użytkownik ustawia ją na podstawie specyfikacji lub danych literaturowych. W przypadku gdy odhaczone jest pole wyboru przy średnicy Automatycznie (parametr ustawiony jest domyślnie), wówczas wybór średnicy zaworu jest zablokowany, a zawór przyjmuje średnicę taką jak średnica rurociągu, w który jest wstawiany.
Opis dodatkowy – przejmowany jest z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.
