Gazomierz

Aby wstawić na modelu obiekt Gazomierz, kliknij na ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Gazowe ⇒



lub napisz



•      IGAS_GV.



Pojawia się wówczas okno wstawienia obiektu (Rys. 26).

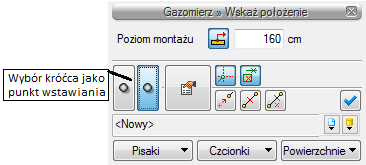

Rys. 26.       Okno własności obiektu Gazomierz





Okno umożliwia dobranie właściwej pozycji wstawienia gazomierza przez:

−      ustawienia poziomu montażu dna gazomierza – w polu edycyjnym można wpisać ręcznie wysokość montażu.

−      przycisk  pozwala na dopasowanie wysokości króćców do istniejącego elementu (np. rurociągu). Należy podać przybliżoną wysokość, szczególnie wtedy, gdy w danym miejscu jest kilka elementów na różnych wysokościach.

−      wybranie przez użytkownika punktu zaczepienia w miejscu zdefiniowanych króćców podłączeniowych gazomierza (króciec lewy lub prawy).

−      wybranie funkcji wstawienia względem elementów już narysowanych, tj.: ustawienie wykrywania elementów, śledzenia elementów, wykrywania odcinków i śledzenia końców odcinków.

Okno umożliwia także korzystanie z biblioteki projektu. Z listy rozwijalnej danej biblioteki użytkownik może dokonać wyboru przykładowego rodzaju gazomierza. Przy aktywnym oknie wstawienia gazomierza na polu rysunkowym modelu (rzutu) pojawia się symbol gazomierza. Kliknięcie w wybrane miejsce w obszarze rysunku wstawia obiekt. Następnie można obrócić gazomierz względem jednego z króćców, aby uzyskać odpowiedni kąt wstawienia i ponownie kliknąć.

Poprzez wybór przycisku  lub dwuklik na wstawionym elemencie pojawia się okno definiowania własności projektowanego gazomierza.

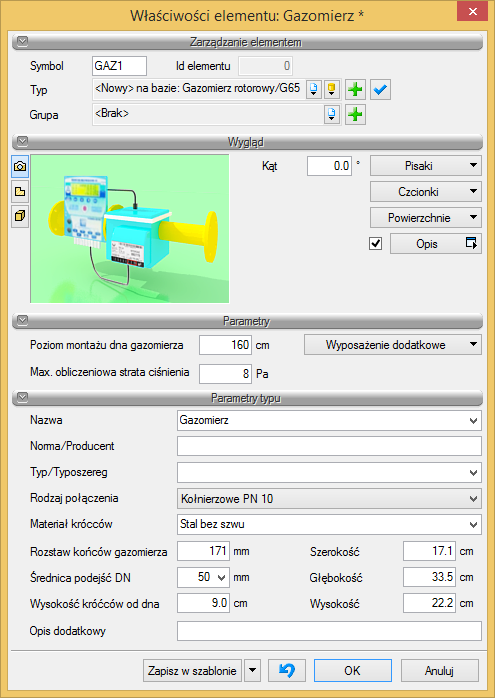

Rys. 27.       Okno własności obiektu Gazomierz



Grupa kontrolek Parametry



Ustawienie parametrów montażowych i technologicznych gazomierza.

Poziom montażu dna gazomierza – Użytkownik wstawia wysokość montażu gazomierza, licząc od poziomu posadzki do dna gazomierza.

Max. obliczeniowa strata ciśnienia – Użytkownik na podstawie wiedzy technicznej (katalogowej) wpisuje maksymalną obliczeniową stratę ciśnienia.



Grupa kontrolek Parametry Typu

Nazwa – przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu. Nazwa jest edytowalna użytkownik sam może wprowadzić własną. Dodatkowo rozwijalna lista zawiera kilka najczęściej używanych rodzajów gazomierzy.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu. Typ jest edytowalny użytkownik sam może wprowadzić własny. Dodatkowo rozwijalna lista zawiera kilka najczęściej używanych typów gazomierzy.

Rodzaj połączenia – wybierane z listy rozwijalnej

Materiał króćców – przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rozstaw króćców gazomierza – przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – wybierane z edytowalnej listy rozwijalnej średnice nominalne króćców podejścia (podłączenia) urządzenia do instalacji gazowej.

Wysokość króćców od dna – różnica poziomów pomiędzy dnem gazomierza a króćcami połączeniowymi.
Parametry geometryczne (szerokość, głębokość, wysokość) – przejmowane są z biblioteki typów lub wprowadzane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Opis dodatkowy – przejmowane są z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.
