Filtr gazu

Aby wstawić na modelu obiekt Filtr gazu, kliknij na ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:



•      Pasek narzędzi Instalacje Gazowe ⇒



lub napisz



•      IGAS_GF.



Pojawia się wówczas okno wstawienia obiektu (Rys. 28).



Rys. 28.       Okno własności obiektu Filtr gazu



Okno umożliwia dobranie właściwej pozycji wstawienia filtru gazu przez:

−      ustawienia poziomu montażu filtru – Można w polu edycyjnym wpisać ręcznie wysokość montażu, przycisk  pozwala na dopasowanie wysokości do istniejącego elementu (np. rurociągu). Należy podać przybliżoną wysokość, szczególnie wtedy, gdy w danym miejscu jest kilka elementów na różnych wysokościach.

−      wybranie funkcji wstawienia względem elementów już narysowanych, tj.: ustawienie wykrywania elementów, śledzenia elementów, wykrywania odcinków i śledzenia końców odcinków.

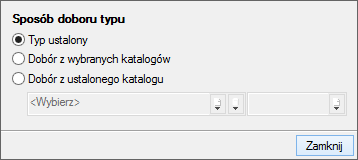

Ikona  oznacza pewien stan obiektu odnośnie prowadzonego doboru. Po kliknięciu na tę ikonę można odpowiednio zmienić tan stan, wybierając jedną z trzech możliwości:





•      Tryb ustalony – przy zaznaczonej tej opcji użytkownik może nadać typ dla danego elementu (odblokowane jest pole z biblioteką typów).

•      Dobór z wybranych katalogów – przy zaznaczonej tej opcji elementy dobierane są z katalogów wybranych w Opcjach projektu.

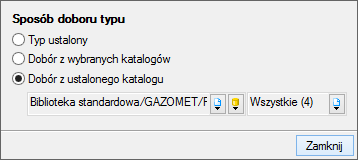

•      Dobór z ustalonego katalogu – przy zaznaczonej tej opcji odblokowane jest pole wyboru katalogu i użytkownik może wybrać jeden z katalogów znajdujących się w bibliotece projektu, z którego dobierany będzie element, niezależnie od ustawień w Opcjach projektu.







Okno umożliwia także korzystanie z bibliotek projektu. Z listy rozwijalnej biblioteki projektu użytkownik może dokonać wyboru przykładowego rodzaju zaworu gazowego i zastosowanie
w projekcie.



Poprzez wybór przycisku  lub dwuklik na wstawionym elemencie pojawia się okno definiowania własności projektowanego zaworu gazowego.

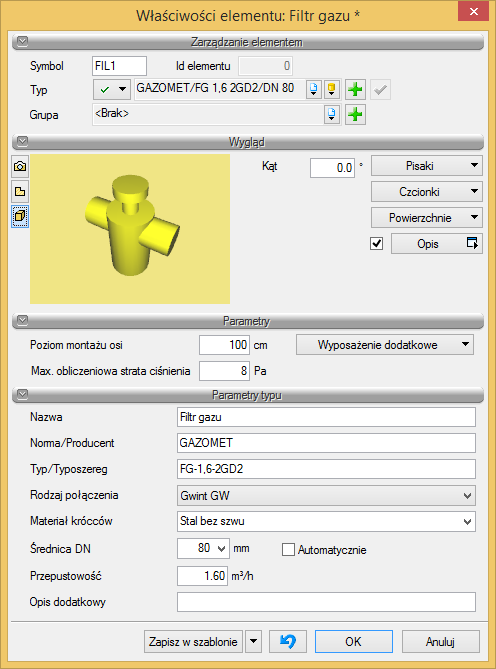

Rys. 29.       Okno właściwości elementu Filtr gazu

Grupa kontrolek Zarządzanie elementem

Typ – kontrolka, która umożliwia wprowadzanie obiektów przy wykorzystaniu biblioteki projektu. Dodatkowo filtr posiada przycisk wyboru sposobu doboru typu . Oznacza to, że istnieje możliwość automatycznego doboru zaworu przez program.



Grupa kontrolek Parametry



Ustawienie parametrów montażowych i technologicznych filtru.



Poziom montażu osi – użytkownik wstawia wysokość montażu filtru, licząc od poziomu posadzki do osi filtru.

Max. obliczeniowa strata ciśnienia – użytkownik na podstawie wiedzy technicznej (katalogowej) wpisuje maksymalną obliczeniową stratę ciśnienia.



Grupa kontrolek Parametry Typu

Nazwa – przejmowana z biblioteki typów lub wprowadzana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wprowadzane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – wybierane z listy rozwijalnej.

Materiał króćców – przejmowane z biblioteki typów lub wprowadzane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – wybierana z edytowalnej listy rozwijalnej średnica nominalna króćca podejścia (podłączenia) urządzenia do instalacji gazowej. Użytkownik ustawia ją na podstawie specyfikacji lub danych literaturowych. W przypadku gdy zaznaczone jest pole wyboru przy średnicy Automatycznie (parametr ustawiony jest domyślnie), wybór średnicy zaworu jest zablokowany, a zawór przyjmuje średnicę taką jak średnica rurociągu, w który jest wstawiany.

Przepustowość – przejmowana z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Opis dodatkowy – przejmowany jest z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.
