Reduktor ciśnienia

Aby wstawić na modelu obiekt Reduktor ciśnienia, kliknij na ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:



•      Pasek narzędzi Instalacje Gazowe ⇒



lub napisz



•      IGAS_GRD.



Pojawia się wówczas okno wstawienia obiektu (Rys. 30)



Rys. 30.       Okno własności obiektu Reduktor ciśnienia





Okno umożliwia dobranie właściwej pozycji wstawienia reduktora ciśnienia przez:

−      ustawienia poziomu montażu reduktora – Można w polu edycyjnym wpisać ręcznie wysokość montażu, przycisk  pozwala na dopasowanie wysokości do istniejącego elementu (np. rurociągu). Należy podać przybliżoną wysokość, szczególnie wtedy, gdy w danym miejscu jest kilka elementów na różnych wysokościach.

−      wybranie funkcji wstawienia względem elementów już narysowanych, tj.: ustawienie wykrywania elementów, śledzenia elementów, wykrywania odcinków i śledzenia końców odcinków.

Okno umożliwia także korzystanie z bibliotek projektu. Z listy rozwijalnej biblioteki projektu użytkownik może dokonać wyboru przykładowego rodzaju zaworu gazowego i zastosować
w projekcie.



Po wybraniu przycisku własności.bmp lub dwukliku na wstawionym elemencie pojawia się okno właściwości projektowanego reduktora ciśnienia.

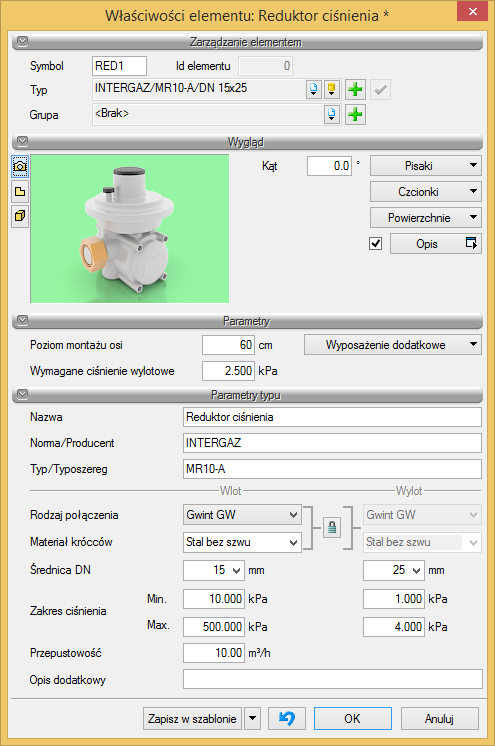

Rys. 31.       Okno właściwości elementu Reduktor ciśnienia

Grupa kontrolek Parametry



Ustawienie parametrów montażowych i technologicznych reduktora.



Poziom montażu osi – użytkownik wstawia wysokość montażu reduktora, licząc od poziomu posadzki do jego osi [cm].

Wymagane ciśnienie wylotowe – użytkownik na podstawie wiedzy technicznej wpisuje wymagane dla instalacji ciśnienie wylotowe z zakresu ciśnień wylotowych wpisanych w parametrach typu [kPa].



Grupa kontrolek Parametry Typu

Nazwa – przejmowana z biblioteki typów lub wprowadzana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wprowadzane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Wylot/Wylot – dolna część parametrów typu podzielona jest na stronę wlotową i wylotową reduktora.

Rodzaj połączenia – wybierany z listy rozwijalnej.

Materiał króćców – przejmowany z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.



Uwaga! Rodzaj połączenia i materiał króćców mogą być inne dla wlotu i wylotu z reduktora. Aby ustawić inne parametry po obu stronach, należy kliknąć kłódkę  na pozycję otwartą .



Średnica DN – wybierana jest z edytowalnej listy rozwijalnej średnica nominalna króćca podejścia (podłączenia) urządzenia do instalacji gazowej [mm].


Zakres ciśnienia      –  Min.

– Max. – Zakres jest przejmowany z biblioteki typów lub wpisywany przez użytkownika [kPa].





Przepustowość – przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu [m3/h].

Opis dodatkowy – przejmowany jest z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.
