Rura gazowa pozioma

Aby wstawić rurociągi poziome rozprowadzające oraz podejścia do odbiorników, kliknij na ikonę:



Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Gazowe ⇒



lub napisz



•      IGAS_GP.



Wyświetla się wtedy okno wstawiania rur. Rurociąg wstawia się dwuetapowo z podziałem na początek i koniec rurociągu.



Tak jak w poprzednich przypadkach przez odznaczenie odpowiedniego pola wyboru uaktywnia się funkcje śledzenia i wykrywania wrysowanych wcześniej obiektów.



Procedury wstawienia rurociągów określone są przez odpowiednie ustawienie funkcji w oknie wstawiania rur gazowych.

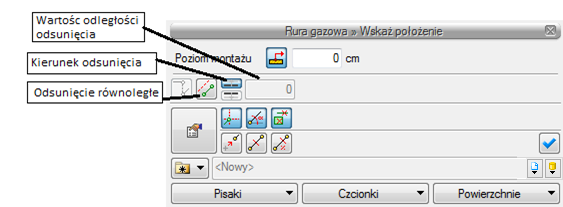

Rys. 32.       Widok okna wstawiania rury gazowej poziomej – wstawienie pierwszego punktu

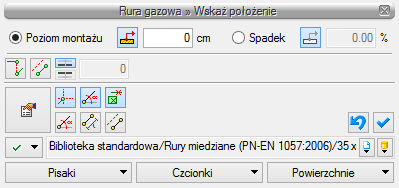

Rys. 33.       Widok okna wstawiania rury gazowej poziomej – wstawienie drugiego punktu

Po wyborze ikony wstawiania rurociągu z paska narzędzi użytkownik ma możliwość wstawienia pierwszego punktu rury gazowej. Po kliknięciu w pole rysunkowe zostaje wstawiony początek rurociągu i uruchomione jest drugie okno umożliwiające wstawienie końca rurociągu. Po wpisaniu wartości wysokości montażu osi drugiego punktu rurociągu użytkownik klika w pole rysunkowe, wstawiając jednocześnie odcinek rurowy.

−      Jeżeli użytkownik chce wstawić rurociąg z określonym spadkiem, wówczas zaznacza pole Spadek i wpisuje wartość spadku [%]. Jeżeli użytkownik chce, aby koniec rurociągu był wyżej niż początek, wstawia spadek ze znakiem „– ‘’.

−      Pola wyboru Pobierz z elementu dają możliwość dołączania odcinków rurociągów do elementów wcześniej narysowanych.

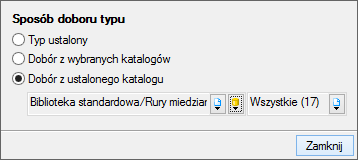

−      Ikona  oznacza pewien stan obiektu odnośnie prowadzonego doboru. Po kliknięciu na tę ikonę można odpowiednio zmienić ten stan, wybierając jedną z trzech możliwości:





•      Tryb ustalony – przy zaznaczonej tej opcji użytkownik może nadać typ dla tego danego elementu (odblokowane jest pole z biblioteką typów).

•      Dobór z wybranych katalogów – przy zaznaczonej tej opcji elementy dobierane są z katalogów wybranych w Opcjach projektu.

•      Dobór z ustalonego katalogu – przy zaznaczonej tej opcji odblokowane jest pole wyboru katalogu. Użytkownik może wybrać jeden z katalogów znajdujących się w bibliotece projektu i z niego dobierany będzie element niezależnie od ustawień w Opcjach projektu.





Dodatkowo istnieje możliwość wstawienia rurociągu gazowego tzw. trasą ciągłą. W tym celu kliknij na ikonę:



Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Gazowe ⇒



lub napisz



•      IGAS_GPR.



Funkcja umożliwia wstawienie kilku odcinków o zmiennych kierunkach w sposób ciągły, z zadanymi wysokościami początku pierwszego i końca ostatniego odcinka.
