W trakcie wprowadzania poziomej
trasy rurociągów instalacji gazowej można bez przerywania polecenia wstawiać
pionowe odcinki instalacji. Należy podczas rysowania po kliknięciu kolejnego
punktu, np. końca rurociągu poziomego, który będzie zarazem początkiem
pionowego, przycisnąć przycisk Wstaw pionowy odcinek i wprowadzić wysokość końca odcinka
pionowego. Po kliknięciu można dalej wprowadzać kolejne poziome odcinki.
Poprzez wybór przycisku lub dwuklik na wstawionej
rurze pojawia się okno definiowania własności projektowanego odcinka rury
gazowej.

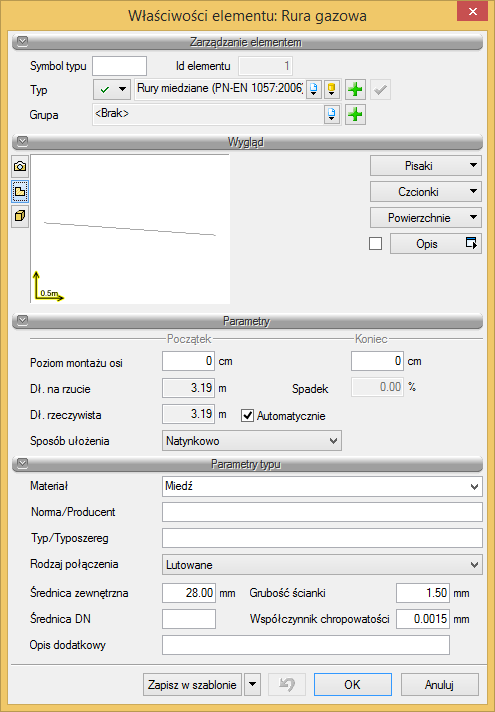

Rys. 34. Okno właściwości rury gazowej
Grupa kontrolek Parametry
Poziom montażu osi, Początek/Koniec – pole edycyjne dające możliwość wpisania odpowiednich wysokości początku i końca rurociągu.
Długość na rzucie – wartość długości rurociągu, jaką zajmuje na rzucie rurociąg.
Długość rzeczywista – wartość długości rurociągu, jaką zajmuje w rzeczywistości rurociąg z uwzględnieniem spadku. Obok znajduje się checkbox Automatycznie. Jeśli będzie on zaznaczony, to w zestawieniach materiałów będą uwzględniane długości rzeczywiste wyliczone przez program. Po odznaczeniu przycisku użytkownik może wpisać dowolną długość rurociągu i to ta wartość będzie uwzględniona w zestawieniu materiałów.
Sposób ułożenia – z rozwijalnej listy użytkownik może wybrać sposób ułożenia rurociągu:
• natynkowo,
• podtynkowo,
• w szachcie/kanale,
• na zawiesiach/wspornikach.
Grupa kontrolek Parametry typu
Materiał – przejmowany z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Typ/Typoszereg – przejmowane z biblioteki typów lub wprowadzane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Rodzaj połączenia – wybierany z listy rozwijalnej.
Średnica zewnętrzna – przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Grubość ścianki – przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Średnica DN – przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Współczynnik chropowatości – jego wartość domyślnie ustawiona jest dla rurociągów stalowych (k = 0,045 mm). Użytkownik ma możliwość ustawienia innej wartości:
− dla rurociągów miedzianych k = 0,0015 mm,
− dla rurociągów polietylenowych k = 0,007 mm.
Opis dodatkowy – przejmowany jest z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.
UWAGA!
W przypadku wstawiania rurociągów zaleca się wybieranie typów rurociągów z
bibliotek zawartych
w projekcie. Po wybraniu danego typu pola dotyczące
parametrów wypełniają się automatycznie.
Rys. 35. Okno własności zaworu rury gazowej
Dodatkową funkcją modyfikującą jest możliwość wydłużenia rury lub jej skrócenia z możliwością zachowania spadku. Po zaznaczeniu obiektu Rura pozioma i po wybraniu ikonki zaznaczonej na rysunku powyżej użytkownik klika na wybrany koniec rury i przesuwa znacznik w wybranym kierunku po osi rurociągu lub w śladzie osi rurociągu.
