Szafka gazowa

Aby wstawić na model obiekt Szafka gazowa, kliknij na ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Gazowe ⇒ wstaw szafkę.bmp

lub napisz

•      IGAS_GC.

Pojawia się wówczas okno wstawiania obiektu (Rys. 18).



Rys. 18.       Okno wstawiania szafki gazowej



Okno umożliwia dobranie właściwej pozycji wstawienia szafki przez:



−      ustawienia poziomu montażu dna szafki – przycisk  pozwala na dopasowanie wysokości dna do istniejącego elementu (np. rurociągu). Należy podać przybliżoną wysokość, szczególnie wtedy, gdy w danym miejscu są różne elementy na różnych wysokościach. Można w polu edycyjnym wpisać ręcznie wysokość montażu.

−      wybranie przez użytkownika punktu zaczepienia (uchwytu) na obrysie szafki lub punktu środkowego przez kliknięcie jednego z dziewięciu możliwych punktów,

−      wybranie funkcji wstawienia względem elementów już narysowanych, tj.: ustawienie wykrywania elementów, śledzenia elementów, wykrywania odcinków i śledzenia końców odcinków.

Użytkownik może podać przybliżoną wartość wysokości połączenia, co pozwala na zlokalizowanie najbliższego wysokościowo elementu (obiektu) i połączenie dna szafki z najbliższym wysokościowo punktem obiektu. Funkcja Pobierz z elementu powinna być używana przy zaznaczonej funkcji Wykrywania elementów i odcinków.



Okno umożliwia także korzystanie z biblioteki projektu. Z listy rozwijalnej biblioteki projektu użytkownik może dokonać wyboru przykładowego rodzaju szafki gazowej i zastosowanie w projekcie. Przy aktywnym oknie wstawienia szafki gazowej na polu rysunkowym modelu (rzutu) pojawia się symbol szafki. Kliknięcie w wybrane miejsce w obszarze rysunku wstawia obiekt. Drugim kliknięciem nadajemy kąt wstawienia szafki względem już istniejących obiektów.

Poprzez wybór przycisku własności.bmp lub dwuklik (funkcja dostępna w wersji ArCADia-INTELLICAD 2009 oraz ArCADia-START) na wstawionym elemencie użytkownik będzie miał dostępne okno właściwości szafki gazowej (Rys. 19).

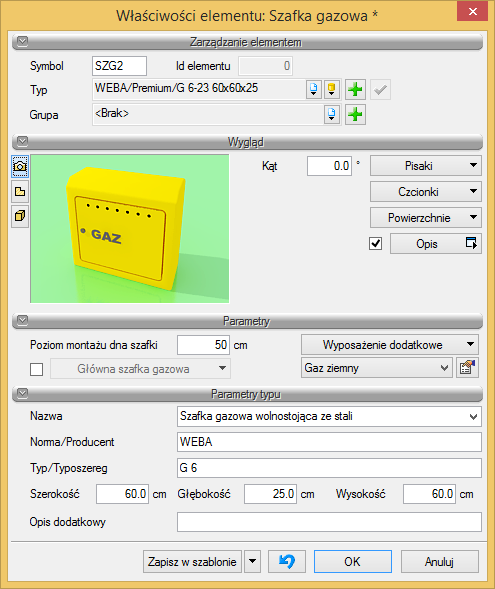

Rys. 19.       Okno właściwości obiektu Szafka gazowa



W oknie właściwości obiektu Szafka gazowa ustawia się wygląd odzwierciedlenia na rzucie oraz parametry montażowe i techniczne konieczne do wykonania późniejszych obliczeń.



Grupa kontrolek Parametry



Pozwala na ustawienie parametrów montażowych i technologicznych szafki gazowej jako początku instalacji gazowej.

•      po zaznaczeniu checkboksa Główna szafka gazowa, uaktywnia się przycisk Główna szafka gazowa. Po naciśnięciu przycisku wyświetla się okno umożliwiające ustawienie parametrów ciśnienia za szafką gazową. Projektant instalacji ma możliwość zmniejszenia ciśnienia wartości za szafką gazową względem ciśnienia przed szafką, uwzględniając przewidywane straty ciśnienia na elementach wyposażenia szafki. Dodatkowo nadanie funkcji szafki głównej umożliwia połączenie z obiektami i elementami pochodzącymi z programu ArCADia– INSTALACJE GAZOWE ZEWNĘTRZNE i stanowi element sprzęgający projekt instalacji wewnętrznej z projektem instalacji zewnętrznej.



Jeżeli użytkownik wstawi tę szafkę dla budynku (bez podłączania obiektów), a następnie wstawi obiekty z programu ArCADia–INSTALACJE GAZOWE ZEWNĘTRZNE, to będzie możliwe podłączenie rur zewnętrznej instalacji gazowej i jednocześnie podanie przepływu lub zaznaczenie checkboksa Wyznacz przepływ.

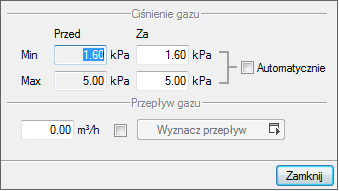

Rys. 20.       Okno ustawienia parametrów ciśnienia dla szafki głównej

UWAGA! Jeżeli szafka główna jest połączona rurociągami z odbiornikami, pole Przepływ gazu jest nieaktywne.



Kolejne dwa przyciski  pozwalają na wybór instalacji (paliwa gazowego), w jakiej dana szafka będzie się znajdowała. Jeśli w opcjach projektu instalacji gazowej użytkownik ma dodanych klika paliw gazowych, to po kliknięciu rozwinie się lista dostępnych paliw gazowych . Obok znajduje się przycisk  przejścia do właściwości Paliwa gazowego. Po wejściu we wlaściwości można przejrzeć lub zmienić podstawowe parametry instalacji (paliwo gazowe, kryteria prędkości, dopuszczalne straty ciśnienia).

Grupa kontrolek Parametry Typu

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – przejmowana z biblioteki typów lub wprowadzana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wprowadzane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Szerokość/Głębokość/Wysokość – pola edycyjne, w których można nadać odpowiednie wymiary szafki.



Jeśli szafka gazowa jest już wstawiona, po kliknięciu na nią dostępne jest okno modyfikacji obiektu.

Rys. 21.       Pasek narzędzi modyfikacji szafki gazowej
