Uwagi wstępne do edycji obiektu

Każdy obiekt systemu ArCADia, również elementy modułu ArCADia-INSTALACJE GAZOWE, zawiera właściwości, czyli informacje o parametrach charakterystycznych, tj. parametrach technicznych, technologicznych oraz geometrycznych obiektu, koniecznych do wykonania rysunków uzupełniających, obliczeń doborów, dokonania oceny ich poprawności oraz wygenerowania zestawień.



Obiekt wstawiany jest na modelu poprzez wybranie odpowiedniej ikony (Błąd! Nie można odnaleźć źródła odwołania.) z paska narzędzi programu (Rys. 1, Rys. 2, Błąd! Nie można odnaleźć źródła odwołania.). Pojawia się wówczas okno wstawienia obiektu. Okno dla każdego obiektu umożliwia wybór pozycji obiektu przez zdefiniowanie uchwytu na obrysie lub w punkcie charakterystycznym obiektu oraz umożliwia lokalizację przestrzenną (np. Poziom montażu dna).



Przez odhaczenie pola wyboru Pobierz z elementu  użytkownik ma możliwość wstawienia obiektu, łącząc go w odpowiednim punkcie z elementem łączącym innego, już wstawionego do rysunku obiektu.



Pobierz z elementu – Jeśli przycisk jest aktywny, to kliknięcie we wprowadzony wcześniej element (np. rurę pionową) spowoduje pobranie poziomu montażu jego punktów charakterystycznych i automatyczne dołączenie wstawianego elementu (np. zaworu) na zbliżonym poziomie (np. do jednego z końców rury pionowej – poniżej przykład).

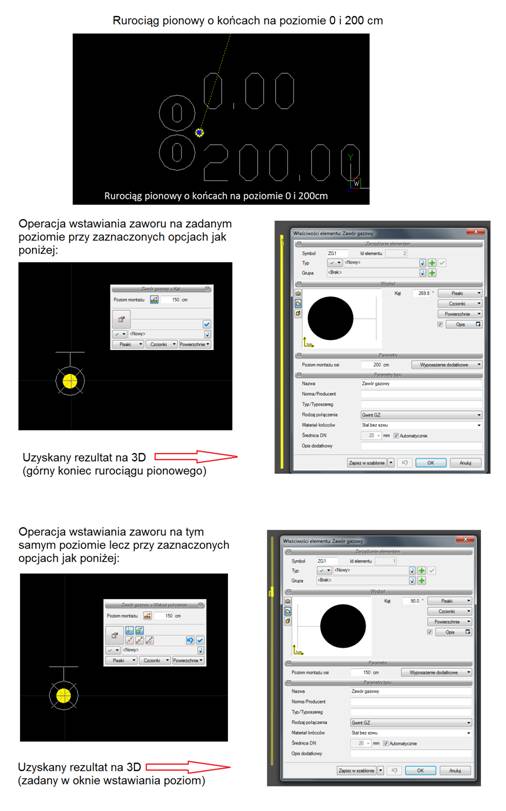

Rys. 9.         Przykład zastosowania funkcji Pobierz z elementu
podczas wstawiania zaworu na rurociąg pionowy

Jeśli użytkownik wprowadził np. dwa rurociągi na różnych poziomach, które krzyżują się na rzucie i chce na jednym z nich wstawić zawór w punkcie ich skrzyżowania, to musi uaktywnić przycisk Pobierz z elementu. Element zostanie dołączony do tego rurociągu, którego poziom montażu jest bliższy wartości wpisanej w pole edycyjne – poniżej przykład.

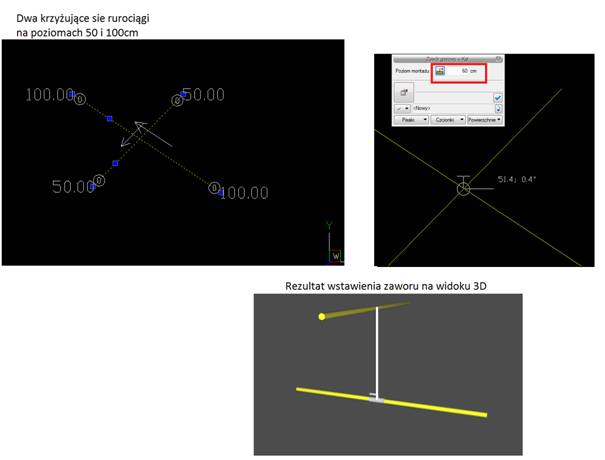

Rys. 10.       Przykład zastosowania funkcji Pobierz z elementu podczas wstawiania zaworu
na jeden z krzyżujących się w planie rurociągów poziomych



W oknie istnieją również opcje ułatwiające precyzję wstawiania obiektu. Opcje te uruchamia się przez zaznaczenie odpowiedniej funkcji śledzenia lub wykrywania innych elementów istniejących na rysunku.



Wstawianie obiektu do rysunku można prowadzić w dwojaki sposób:



1.  Sposób pierwszy

Po wybraniu odpowiedniej ikony z paska narzędzi ArCADia-INSTALACJE GAZOWE przejść do edycji parametrów obiektu przez wybór w oknie ustawień wstawienia obiektu przycisku .

Wyświetli się wówczas okno dialogowe własności obiektu, umożliwiające ustawienie parametrów obiektu. Po dokonaniu ustawień należy wcisnąć guzik zatwierdzenia OK, co spowoduje powrót do okna wstawiania obiektu i kliknąć symbolem obiektu (przyczepionym do kursora) w wybrane miejsce w polu rysunkowym i następnie kliknąć ponownie, wskazując kąt obrotu elementu. Procedura takiego wstawienia obiektu powoduje zapamiętanie ustawień parametrów oraz czcionek, pisaków i powierzchni dla każdego następnego obiektu z tej samej grupy.

elemntów

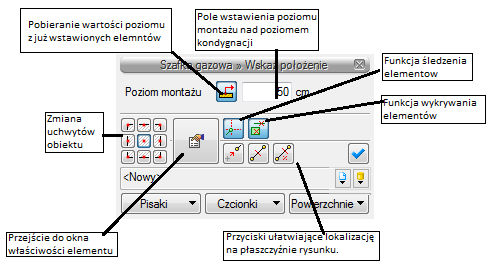

Rys. 11.       Okno wstawienia obiektu – widok ogólny

2.  Sposób drugi

Po wybraniu odpowiedniej ikony z paska narzędzi ArCADia-INSTALACJE GAZOWE (Rys. 1, Rys. 2) wstawić symbol obiektu, korzystając z funkcji lokalizacji. Następnie po zaznaczeniu obiektu wyświetla się okno z paskiem narzędzi umożliwiających modyfikację wybranego elementu oraz nadanie mu parametrów poprzez wybór danego typu z bibliotek zawartych w programie. W zależności od rodzaju elementu na oknie modyfikacji występują ikony charakterystyczne dla danego obiektu i umożliwiające wprowadzanie odpowiednich zmian dotyczących wyłącznie jego. Ilość ikon i ich rodzaj mogą być różne dla danej grupy obiektów.





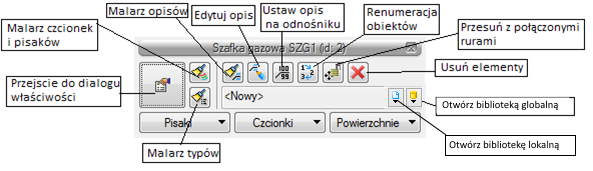

Rys. 12.       Pasek narzędzi wyboru modyfikacji obiektów

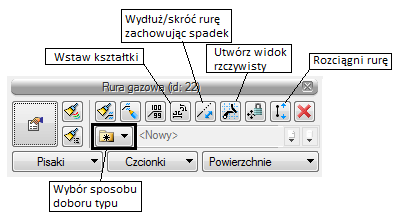

Rys. 13.       Pasek narzędzi modyfikacji rury gazowej



Przejście do edycji parametrów obiektu umożliwione jest przez wybór w pasku (Rys. 11) przycisku .

Po ustawieniu parametrów w oknie Właściwości elementu należy wcisnąć guzik zatwierdzenia OK, co spowoduje zmianę parametrów wstawionego wcześniej obiektu.



Okna Właściwości elementu podzielone są na grupy kontrolek:

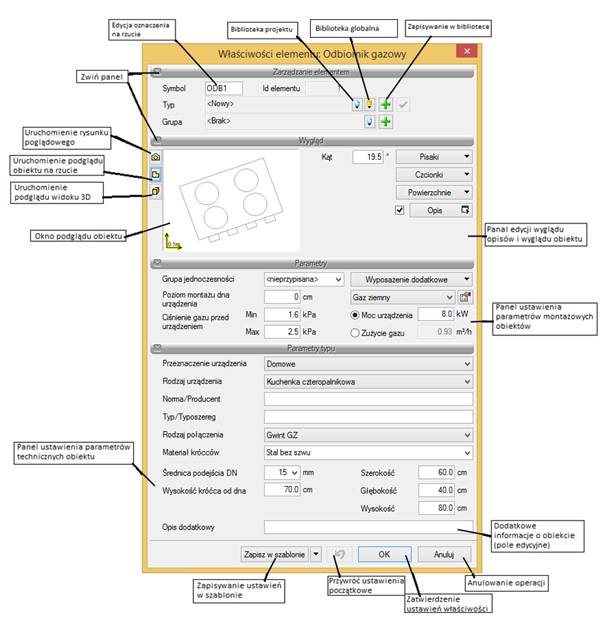

Rys. 14.       Okno własności przykładowego obiektu

Grupa kontrolek Zarządzanie elementem

Symbol – ustawienie nazwy wyświetlanej na rzucie wraz z numerem kolejnym obiektu. Jeżeli użytkownik nie wprowadzi zmiany w aktywnym oknie, nazwa wygeneruje się z okna Opcje.
Id elementu – numer kolejnego wstawianego elementu.

Typ – kontrolka, która umożliwia wprowadzanie obiektów przy wykorzystaniu głównej biblioteki danych o typach obiektów (obiekty przykładowe, np. obiekty z katalogu producentów) oraz korzystanie z utworzonej podczas projektowania biblioteki typów obiektów użytych już w projekcie lub przerzuconych za pomocą Edytora typów do biblioteki projektu. W tej grupie kontrolek jest możliwość definiowania własnych przykładowych obiektów i dodawania ich do biblioteki projektu.

Grupa – możliwość tworzenia grup obiektów np. o różnym przeznaczeniu i późniejszego wyselekcjonowania ich w celu edycji.



Grupa kontrolek Wygląd

Zestaw kontrolek zawartych w tej grupie jest prawie taki sam dla wszystkich obiektów dziedzinowych zawartych w programie. Umożliwia ustawienie ogólnych własności graficznych obiektu.



Pisaki – ustawienie rodzaju, grubości i kolorów linii rysunkowych obiektu na widoku.

Czcionki – ustawienie formatu czcionki nazwy wyświetlanej na rzutach rysunkowych.

Powierzchnie – ustawienie kolorów i wzorów powierzchni widokowanych na 3D.

Opis – kontrolki uruchamiające konfigurator umożliwiający organizację, wygląd i zawartość opisu.

Po zaznaczeniu pola wyboru po lewej stronie (wstawienie haczyka) uaktywnia się przycisk,
którego wciśnięcie uaktywnia z kolei okno konfiguratora.

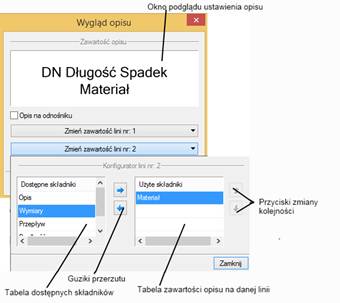

Rys. 15.       Konfigurator opisów – widok okna ogólnego



Użytkownik w oknie dysponuje możliwościami ustawienia zawartości merytorycznej składników opisów (różnych dla danego obiektu) oraz ich kolejności położenia i lokalizacji względem linii opisowej.

Po wciśnięciu odpowiedniego przycisku zawartości linii (górnej lub dolnej) uruchamia się dodatkowe okno umożliwiające odpowiedni wybór układu i zawartości (Rys. 16 – przykład ustawienia linii dolnej opisu dla rurociągu).



Rys. 16.       Konfigurator opisów – widok okna ustawienia

W oknie konfiguratora opisu znajdują się dwie tabele: po lewej stronie dostępne składniki i po prawej stronie zawartość danej linii. Dostępność składników dla danej linii zależy od wprowadzenia ich do linii nieaktywnej. Wprowadzenie do opisu na żądanej linii polega na zaznaczeniu nazwy opisu
i wciśnięciu strzałki w kierunku do tabeli zawartości opisu linii. Wybrany tytuł opisu zostanie przeniesiony, przez co nie będzie widoczny w tabeli dostępnych składników. Jeżeli użytkownik chce udostępnić składnik, postępuje w podobny sposób, zaznaczając składnik opisu w tabeli zawartości linii i za pomocą strzałki przerzuca do tabeli dostępnych składników. Składniki opisu na danej linii ustawiane są od lewej do prawej w takiej kolejności, w jakiej występowały w tabeli zawartości linii, zaczynając od góry. Zmiana kolejności następuje poprzez zaznaczenie składnika w tabeli zawartości linii i sterowania przyciskami zmiany kolejności, przez co zostaje o jedno pole zmieniona kolejność danego składnika. Każde wciśnięcie strzałki zmienia ją o jedno pole w górę lub w dół. Po wciśnięciu przycisku Zamknij zmiany zostaną zastosowane.

Grupa kontrolek Parametry



Zestaw kontrolek indywidualny dla każdego z obiektów. Umożliwia ustawienie parametrów montażowych definiujących np.: lokalizację obiektu, pełnione funkcje itp.

Wyposażenie dodatkowe – dla niektórych obiektów dostępny jest guzik otwierający tabelę umożliwiającą wprowadzenie dodatkowego wyposażenia, którego elementy powinny znaleźć się
w zestawieniach materiałów.

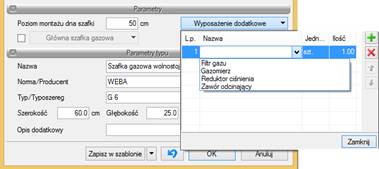

Rys. 17.       Okno wyposażenia dodatkowego

Znakiem  użytkownik ma możliwość dodania odpowiedniej pozycji z listy rozwijalnej. Jednocześnie w komórkę tabeli można wprowadzić własny wpis, korygując jednostkę i ilość. Przycisk  usuwa zaznaczoną pozycję. Strzałki  i zmieniają kolejność położenia zaznaczonego elementu.



Grupa kontrolek Parametry typu



Zestaw kontrolek indywidualny dla każdego z obiektów. Umożliwia ustawienie parametrów specyfikujących dany obiekt, np.: parametrów technicznych, geometrycznych, opisu obiektu.
