Modyfikacja rurociągów poziomych



Rys. 68         Okno modyfikacji rurociągów poziomych

Okno modyfikacji rurociągów poziomych wywołuję się poprzez zaznaczenie jednego bądź wielu rurociągów poziomych. Poza ogólnie dostępnymi dla wszystkich obiektów funkcjami punkt 5.2. dla rur poziomych dostępne są również:

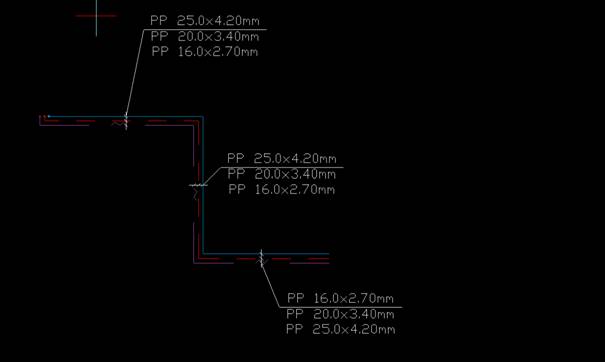

Dodaj opis na drabince -  po zaznaczaniu kilku równoległych rurociągów można wstawić jeden opis „drabinkowy„ dla wszystkich zaznaczonych rurociągów (funkcja ta dostępna jest również na widoku aksonometrii instalacji wodociągowej).

Rys. 69         Widok

Przesuń z połączonymi rurami -  lub  otwarta kłódka oznacza, że rurociągi będą przesuwane nie tracąc połączenia z innymi rurociągami, kłódka zamknięta pozwala na przesunięcie i odłącznie od pozostałych rurociągów. Aby przesunąć kilka rurociągów należy je zaznaczyć kliknąć przycisk  zamkniętej lub otwartej kłódki, a następnie złapać myszą za punkt na konturze rurociągu nie za grip (niebieski kwadrat).

Wydłuż/Skróć rurę zachowując spadek -  - po kliknięciu na tę ikonę na końcach rurociągu widoczny będzie znacznik ułatwiający wydłużenie bądź skrócenie rurociągu z zachowaniem spadku.
