Właściwości elementu : rura wodociągowa

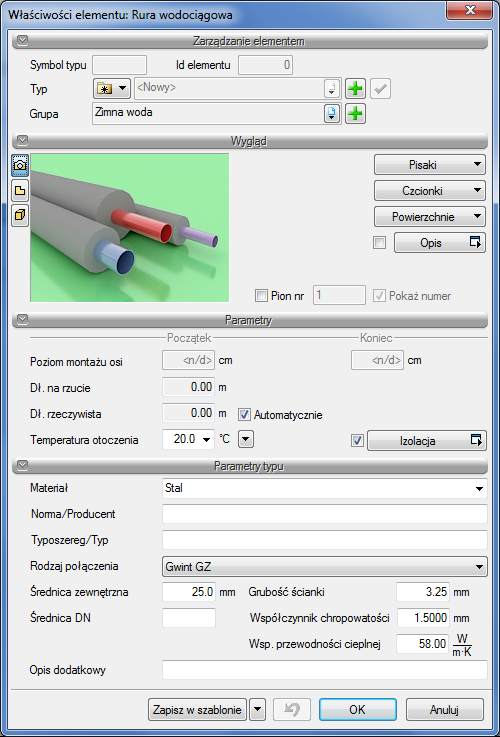

Rys. 70         Okno właściwości rur poziomych

W oknie właściwości rur poziomych występują typowe opisane w punkcie 5.2. właściwości elementu.

Dodatkowe charakterystyczne dla rur:

Grupa kontrolek – Parametry

Średnica zewnętrzna – należy wstawić średnicę zewnętrzną rurociągu [mm].

Długość rzeczywista i długość na rzucie –jak w opisie.  Parametry są różne jeśli rurociąg prowadzony jest ze spadkiem i jest niezaznaczony checkbox Automatycznie.

Spadek – wartość wyliczana z różnicy pomiędzy poziomem montaży początku i końca rurociągu. Spadek nadaje się w oknie wstawienia końca odcinka rys. 2.

Temperatura otoczenia – w polu edycyjnym należy podać obliczeniową temperaturę otoczenia wstawianego rurociągu. Domyślnie ustawiona jest temperatura 20°C.

Izolacja – checkbox z opisem Izolacja pozwala na wstawienie izolacji cieplnej na danym rurociągu po wciśnięciu przycisku izolacja otworzy się okno właściwości Izolacji.
