Wstawianie rurociągów poziomych
Obiekt rurociąg poziomy wody zimnej wstawiany na modelu po wybraniu ikony:
Program ArCADia
· Wstążka Woda ⇒ grupa logiczna
Instalacje Wodociągowe ⇒
Program AutoCAD lub ArCADia-INTELLICAD:
· Pasek narzędzi
Instalacje Wodociągowe ⇒
lub napisz IWTR_CWP
Obiekt rurociąg poziomy wody ciepłej wstawiany na modelu po wybraniu ikony:
Program ArCADia
· Wstążka Woda ⇒ grupa logiczna
Instalacje Wodociągowe ⇒
Program AutoCAD lub ArCADia-INTELLICAD:
· Pasek narzędzi
Instalacje Wodociągowe ⇒
lub napisz IWTR_HWP
Obiekt rurociąg poziomy cyrkulacji wody ciepłej wstawiany na modelu po wybraniu ikony:
Program ArCADia
· Wstążka Woda ⇒ grupa logiczna
Instalacje Wodociągowe ⇒
Program AutoCAD lub ArCADia-INTELLICAD:
· Pasek narzędzi
Instalacje Wodociągowe ⇒
lub napisz IWTR_CIRWP

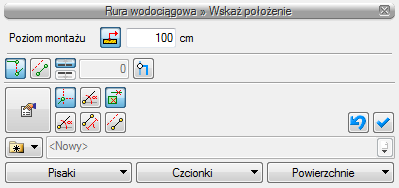

Rys. 66 Okno wstawienia początku poziomej rury wodociągowej

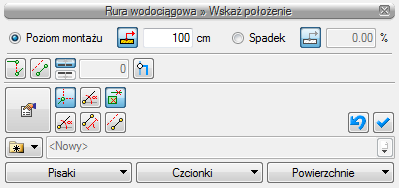

Rys. 67 Okno wstawienia końca poziomej rury wodociągowej
Ogólne opcje wstawianie przedstawione są w punkcie 5.1.
Dodatkowa
funkcja dostępna dla rurociągów poziomych to Odsunięcie równoległe. Wciśnięcie
przycisku
pozwala na
wrysowanie instalacji równolegle do innych elementów np. ścian odsuniętej o
zadaną odległość. Do wyboru kierunku odsunięcia od obiektu służą dwa przyciski
Kierunek odsunięcia
i
. Obok znajduje się pole edycyjne, w którym
należy wpisać wartość odsunięcia (pole uaktywnia się po wciśnięciu przycisku
Odsunięcie równoległe).
Wciśnięcie
ikony połącz rury różnych funkcji
umożliwia połączenie rurociągu np.
wody ciepłej z rurociągiem wody cyrkulacyjnej (pozwala połączyć rury z dwóch
różnych grup).
Wciśnięcie
przycisku
Wstaw pionowy
odcinek pozwala na wstawianie bez przerywania polecenia rurociągów
poziomych i pionowych. Po wciśnięciu przycisku okno wstawiania zmieni się na

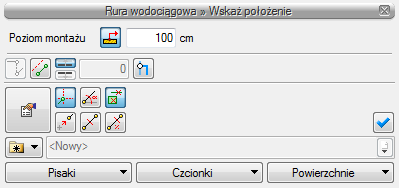

okno wstawiania końca rury poziomej bez podania spadku
i należy podać poziom montażu końca pionowego rurociągu. Dalej rysujemy jak inne poziome odcinki w każdej chwili użytkownik może wstawić pionowy odcinek klikając na Wstaw pionowy odcinek
