Modyfikacja opisów w oknie właściwości.

Po wciśnięciu przycisku Opis uaktywnia się okno konfiguratora wyglądu opisu.

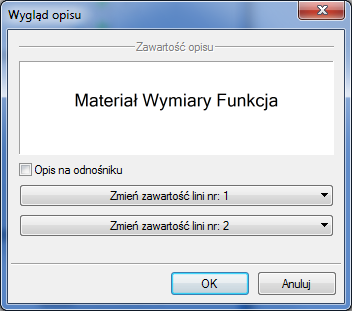

Rys. 28         Konfigurator opisów - widok ogólny

W konfiguratorze opisów użytkownik dysponuje możliwościami ustawienia zawartości merytorycznej składników (różnych dla różnych obiektów), opisów oraz ich kolejności położenia i lokalizacji względem linii opisowej.

Po wciśnięciu odpowiedniego przycisku zawartości linii (górnej lub dolnej) uruchamia się dodatkowe okno umożliwiające odpowiedni wybór układu i zawartości Rys. 312 (przykład ustawienia linii dolnej opisu dla rurociągu)

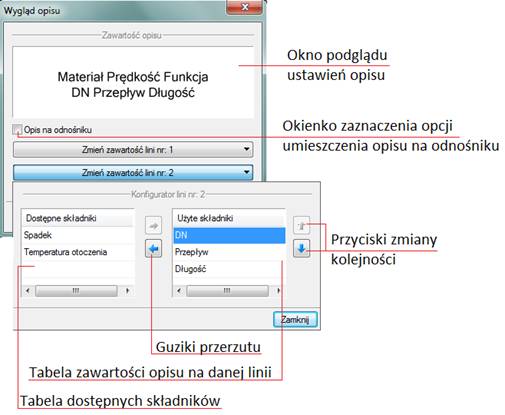

Rys. 29         Konfigurator opisów - widok okna ustawienia

W oknie konfiguratora opisu znajdują się dwie tabele: po lewej stronie dostępne składniki i po prawej stronie zawartość danej linii. Dostępność składników dla danej linii zależy od wprowadzenia ich do linii nieaktywnej. Wprowadzenie do opisu na żądanej linii polega na zaznaczeniu nazwy opisu
i wciśnięciu strzałki w kierunku do tabeli zawartości opisu linii. Wybrany tytuł opisu zostanie przeniesiony przez co nie będzie widoczny w tabeli dostępnych składników. Jeżeli użytkownik chce udostępnić składnik postępuje w podobny sposób zaznaczając składnik opisu w tabeli zawartości linii i za pomocą strzałki przenosi go do tabeli dostępnych składników.

Kolejność składników opisu na danej linii ustawiana jest od lewej do prawej zgodnie z kolejnością od góry do dołu. Zmiana kolejności następuje poprzez zaznaczenie składnika w tabeli zawartości linii
i sterowania przyciskami zmiany kolejności, przez co zostaje o jedno pole zmieniona kolejność danego składnika. Każde wciśnięcie strzałki zmienia o jedno pole w górę lub w dół. Po wciśnięciu przycisku Zamknij zmiany zostaną zastosowane.

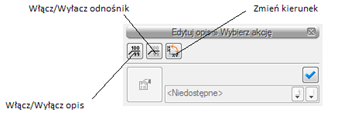

Do edycji opisu obiektu można przejść poprzez wybór przycisku  Edytuj opis na Pasku narzędzi wyboru modyfikacji obiektów Rys. 3123, mamy wówczas dostępne okno edycji opisu rys. 24.

Rys. 30         Okno edycji opisu

Aby przenieść ustawienia opisu z jednego elementu należy wybrać przycisk  Malarz opisów na Pasku narzędzi wyboru modyfikacji obiektów (Rys. 2618). Wówczas będzie dostępne okno, w którym użytkownik może zaznaczyć poprzez odhaczenie odpowiedniego okienka, które parametry opisu mają być przenoszone („malowane”) na opis kolejnego elementu.

Rys. 31         Okno wyboru malarza opisów

Dostępne parametry to:

Widoczność - przenosi ustawienie włączonego/wyłączonego opisu,

Odnośnik - przenosi ustawienie opisu z/bez odnośnika,

Kierunek – przenosi ustawienie pionowe/poziome opisu,

Odsunięcie od obiektu – przenosi na kolejny element ustawienie położenia opisu względem obiektu,

Zawartość – przenosi zawartość linii opisowych ustawioną w konfiguratorze opisów.
