Zestaw lokalnych punktów przyłączenia

Aby wstawić na model obiekt Zestaw lokalnych punktów przyłączenia, wybierz ikonę:

Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

         lub napisz



•      iwtr_wcps.

Uaktywnia się okno wstawiania obiektu.



Jest to obiekt stanowiący wirtualny punkt, od którego rozpoczynamy projekt instalacji wodociągowej złożonej z kilku rurociągów o różnych funkcjach.



Okno wstawiania umożliwia dobranie właściwej pozycji wstawiania zestawu punktów przyłączenia pod względem geometrycznym. Umożliwia ono także (jak opisano w punkcie 5.1.) korzystanie z bibliotek programu lub z bibliotek globalnych. Z listy rozwijalnej danej biblioteki użytkownik może dokonać wyboru przykładowego rodzaju punktu przyłączenia i zastosować go w projekcie.



Przy aktywnym oknie wstawiania zestawu lokalnych punktów przyłączenia na polu rysunkowym modelu (rzutu) pojawia się jego symbol. Kliknięcie w wybrane miejsce w obszarze rysunku wstawia obiekt.

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania lub dwuklik na wstawionym elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

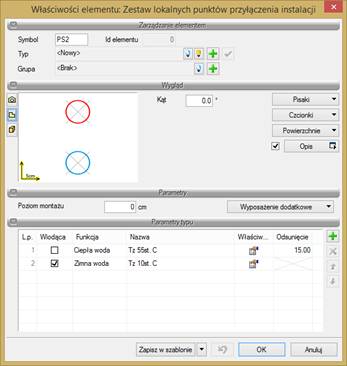

Rys. 41.   Okno definiowania parametrów projektowanego elementu
Zestaw lokalnych punktów przyłączenia instalacji

Grupa kontrolek Parametry



Ustawienie parametrów montażowych i technologicznych zestawu punktów przyłączenia.

Poziom montażu – jak w punkcie 5.1.



Grupa kontrolek Parametry typu



W grupie tej użytkownik ustawia parametry charakteryzujące (specyfikujące) zestaw punktów przyłączenia dla każdego składnika (rurociągu) osobno.

Dostęp do ww. ustawień uzyskujemy poprzez wskazanie ikony Opis: własności.bmp Właściwości elementu. Następnie w grupie Parametry typu przyporządkowujemy odpowiednie funkcje rurociagów poszczególnym składnikom zestawu punktów przyłączenia.

Znakiem  użytkownik ma możliwość dodania odpowiedniej pozycji z listy rozwijalnej.

Znak  usuwa zaznaczoną pozycję.

Strzałki   zmieniają kolejność położenia zaznaczonego elementu na liście składników.

Wiodąca to uchwyt wstawiania obiektu, a Odsunięcie zadajemy w celu lokalizacji poszczególnych składników zestawu w odniesieniu do Wiodącej.

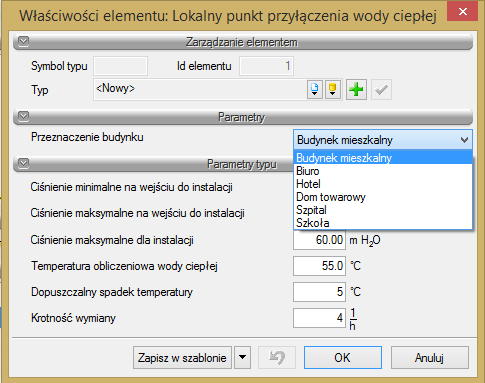

Rys. 42.   Okno definiowania parametrów Lokalnego punktu przyłączenia



Ciśnienie minimalne na wejściu do instalacji – podawane przez użytkownika.

Ciśnienie maksymalne na wejściu do instalacji – jw.

Ciśnienie maksymalne w instalacji – jw.

Temperatura obliczeniowa dla wody zimnej – wykorzystywana w obliczeniach na dalszym etapie projektu.

Opis dodatkowy – jak w punkcie 5.2.3.

￿
