Punkt przyłączenia instalacji (pojedynczy)

Aby wstawić na model obiekt Punkt przyłączenia instalacji, wybierz ikonę:



Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz



•      iwtr_wcp.

Uaktywnia się okno wstawiania obiektu.



Punkt przyłączenia instalacji to obiekt stanowiący wirtualny punkt, od którego rozpoczynamy projekt instalacji wodociągowej.



Okno umożliwia także korzystanie z Bibliotek projektu lub z Biblioteki globalnych. Z listy rozwijalnej danej biblioteki użytkownik może dokonać wyboru przykładowego rodzaju punktu przyłączenia
i zastosować w projekcie.



Przy aktywnym oknie wstawiania punktu przyłączenia na polu rysunkowym modelu (rzutu) pojawia się jego symbol. Kliknięcie w wybrane miejsce w obszarze rysunku wstawia obiekt.

Poprzez wybór przycisku Opis: własności.bmp lub dwuklik na wstawionym elemencie uaktywnia się okno właściwości.

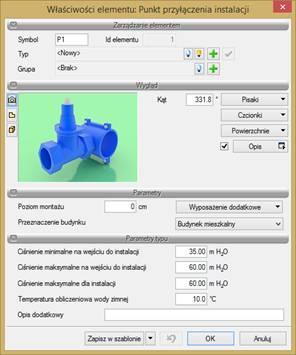

Rys. 40.   Okno właściwości elementu Punkt przyłączenia instalacji

W oknie właściwości elementu Punkt przyłączenia instalacji ustawia się wygląd odzwierciedlający go na rzucie oraz parametry montażowe i techniczne konieczne do wykonania obliczeń w dalszej części projektu.



Grupa kontrolek Parametry



Poziom montażu – jak w punkcie 5.2.3.

Typ obliczeń (wielkość przepływu) jak dla obiektów – użytkownik wybiera, jaki typ obliczeń (zależny od funkcji instalacji lub obiektu budowlanego) będzie wykonywany na dalszym etapie projektu.



Grupa kontrolek Parametry typu



Ciśnienie minimalne na wejściu do instalacji – podawane przez użytkownika.

Ciśnienie maksymalne na wejściu do instalacji – jw.

Ciśnienie maksymalne w instalacji – jw.

Temperatura obliczeniowa dla wody zimnej – wykorzystywana w obliczeniach na dalszym etapie projektu.

Opis dodatkowy – jak w punkcie 5.2.3.



￿
